Lọc y là thiết bị vô cùng quan trọng trong các hệ thống đường ống, đặc biệt là các ứng dụng yêu cầu độ tinh khiến của lưu chất cao, các ứng dụng có các thiết bị, máy móc, van, bơm, nhạy cảm với các tạp chất. Ứng dụng thì rất đa dạng, lọc y cũng được thiết kế cũng rất đa dạng các kiểu loại, tuy nhiên làm thế nào để có thể lựa chọn được lọc y phù hợp nhất với ứng dụng, cùng tìm hiểu thông qua bài viết dưới đây.
Xác định kiểu loại và thiết kế của lọc y
Khi chọn bộ lọc chữ Y, một số yếu tố về thiết kế cũng như kiểu loại của lọc y cần được xem xét để đảm bảo nó phù hợp với yêu cầu ứng dụng cụ thể của bạn. Dưới đây là các khía cạnh chính bạn nên chú ý:
Vật liệu thân van
Thân của lọc y có thể được chế tạo từ nhiều loại vật liệu khác nhau, các loại vật liệu thông dụng được sử dụng trong chế tạo phần thân của lọc y bao gồm vật liệu thép không gỉ, vật liệu đồng, vật liệu gang và vật liệu nhựa.
Để lựa chọn lọc y có vật liệu thân phù hợp với ứng dụng cụ thể của bạn thì cần phải xem xét nhiều yếu tố ví dụ như loại chất lỏng được ứng dụng và các điều kiện hoạt động như nhiệt độ và áp suất.
Chọn một vật liệu thân có độ bền cao, khả năng chống ăn mòn để đảm bảo chất lượng tổng thể của lọc y và đảm bảo tuổi thọ dài lâu.
Kích thước lưới lọc
Kích thước của lưới lọc và các lỗ trên lưới lọc xác định kích thước của các hạt mà lọc y có thể thu được.
Chọn kích thước lưới và kích thước lỗ trển lưới để lọc hiệu quả các hạt có thể gây hư hỏng hoặc ảnh hưởng đến thiết bị ở hạ nguồn.
Để xác định được kích thước lỗ trên lưới lọc cần phải xem xét sự phân bố kích thước hạt của các mảnh vụn, tạp chất và nhu cầu lọc của hệ thống.
Để tìm hiểu rõ hơn về cách xác định lỗ của lưới lọc xem thêm tại đây:Lưới lọc của lọc y - Định cỡ kích thước
Vật liệu lưới lọc
Vật liệu của lưới lọc cần phải tương thích với chất lỏng được lọc để tránh xảy ra tình trạng ăn mòn hoặc xuống cấp.
Lưới lọc được sản xuất từ các vật liệu phổ biến bao gồm thép không gỉ, hợp kim, thông dụng nhất vẫn là vật liệu thép không gỉ.
Chọn vật liệu lưới lọc sao cho chúng có thể chịu được các điều kiện ứng dụng của bạn.
Kiểu kết nối
Lọc y được thiết kế với nhiều kiểu kết nối khác nhau như kiểu kết nối ren, kết nối mặt bích, kết nối hàn. Điều này mang lại khả năng tương thích với nhiều hệ thống ống.
Chọn kiểu kết nối phù hợp với ứng dụng và hệ thống ống hiện có.
Nắp đậy
Lựa chọn các lọc y có thiết kế nắp đậy có thể tháo rời là điều cần thiết để loại bỏ các mảnh vụn, tạp chất tích tụ trọng giỏ lọc mà không cần tháo rời toàn bộ thiết bị.
Thiết kế của phần thoát này cần lựa chọn sao cho có kích thước phù hợp để tạo điều kiện bảo trì dễ dàng và ngăn ngừa tắc nghẽn.
Gioăng làm kín
Gioăng làm kín ảnh hưởng đến khả năng làm kín của lọc y, ngăn chặn rò rỉ xung quanh các điểm kết nối.
Các loại bao gồm gioăng làm kín bích, vòng đệm, vòng đệm chữ O cũng được cấu tạo từ nhiều loại vật liệu khác nhau, lựa chọn vật liệu cấu tạo gioăng cũng là điều cần lưu ý, vật liệu được lựa chọn phải phù hợp với lưu chất được ứng dụng để đảm bảo các gioăng đang tin cậy, tránh rò rỉ và duy trì tính toàn vẹn của hệ thống.
Đặc điểm dòng chảy
Thiết kế của bộ lọc chữ Y sẽ giảm thiểu sự sụt giảm áp suất trong khi cung cấp khả năng lọc hiệu quả.
Lựa chọn một thiết kế đảm bảo dòng chảy trơn tru qua bộ lọc mà không gây ra lực cản quá mức.
Chi tiết cụ thể về ứng dụng
Xem xét các yêu cầu cụ thể của ứng dụng của bạn, chẳng hạn như bản chất của chất lỏng, mức lọc cần thiết và điều kiện vận hành.
Ứng dụng của bạn có thể yêu cầu một số vật liệu, tính năng thiết kế hoặc tùy chỉnh bổ sung.
 |
| Xác định loại lọc y phù hợp |
Xác định đặc điểm ứng dụng và yêu cầu ứng dụng
Ứng dụng
Bộ lọc chữ Y được sử dụng trong nhiều ngành công nghiệp và ứng dụng để loại bỏ các hạt rắn và mảnh vụn khỏi chất lỏng chất lỏng hoặc khí, do đó bảo vệ thiết bị hạ nguồn và duy trì chức năng của hệ thống. Một số ứng dụng phổ biến bao gồm:
Quy trình công nghiệp: Lọc Y được sử dụng trong các đường ống công nghiệp để lọc các chất gây ô nhiễm có khả năng làm hỏng hoặc làm tắc nghẽn máy bơm, van và các thiết bị nhạy cảm khác.
Xử lý nước: Bộ lọc chữ Y đóng một vai trò quan trọng trong các nhà máy xử lý nước, ngăn chặn các mảnh vụn xâm nhập vào quá trình xử lý và đảm bảo phân phối nước sạch và an toàn.
Xử lý hóa chất: Trong các nhà máy hóa chất, bộ lọc chữ Y giúp duy trì độ tinh khiết của dung dịch hóa học bằng cách loại bỏ tạp chất rắn có thể ảnh hưởng đến chất lượng sản phẩm hoặc thiết bị.
Ngành dầu khí: Được sử dụng để lọc các hạt và tạp chất từ dầu thô, các sản phẩm tinh chế và khí tự nhiên, giúp ngăn ngừa thiệt hại cho máy móc và đảm bảo chất lượng sản phẩm.
Hệ thống HVAC: Được tích hợp vào hệ thống HVAC để bảo vệ các bộ phận như máy bơm, bộ trao đổi nhiệt và tháp giải nhiệt khỏi các mảnh vụn, đảm bảo hệ thống hoạt động hiệu quả.
Xác định được ứng dụng cụ thể sử dụng lọc y, lúc này đây có thể xác định các yếu tố khác xung quanh để lựa chọn loại lọc y phù
Yêu cầu ứng dụng
Khả năng tương thích vật liệu:
Thân và các bộ phận bên trong của bộ lọc chữ Y phải được làm từ vật liệu tương thích với chất lỏng được lọc.
Chọn vật liệu chống ăn mòn, phản ứng hóa học và suy thoái do tính chất của chất lỏng.
Mức lọc:
Xác định kích thước và loại hạt bạn cần lọc ra.
Chọn bộ lọc chữ Y có lưới màn hình hoặc kích thước lỗ thủng có hiệu quả thu giữ các hạt quan tâm.
Tốc độ dòng chảy và áp suất:
Tính tốc độ dòng chảy dự kiến của chất lỏng trong đường ống.
Chọn một bộ lọc chữ Y có thể xử lý tốc độ dòng chảy cần thiết mà không gây giảm áp suất quá mức.
Mục đích và lợi ích:
Xác định xem lọc y được sử dụng với mục đích là chặn tạp chất trong ứng dụng cụ thể nào sử dụng cho lưu chất lỏng hay khí và bản chất của các chất gây ô nhiễm mà lọc y sử dụng.
 |

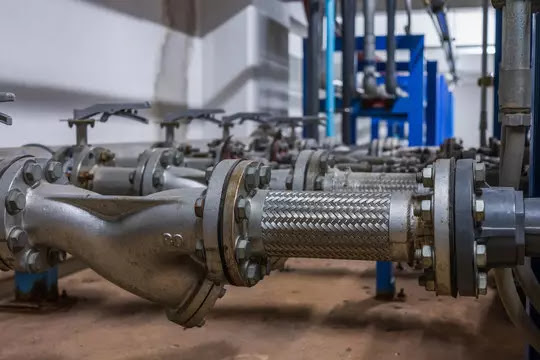

| Xác định yêu cầu của ứng dụng |
Xem xét việc bảo trì và làm sạch lọc y
Bảo trì và vệ sinh là những khía cạnh quan trọng cần xem xét khi chọn bộ lọc chữ Y. Bảo trì đúng cách đảm bảo tuổi thọ và hiệu quả của bộ lọc trong việc ngăn chặn các mảnh vụn làm hỏng thiết bị hạ nguồn. Dưới đây là các yếu tố chính cần xem xét:
Phương pháp làm sạch
Nắp có thể dễ dàng tháo rời: Chọn bộ lọc chữ Y có thiết kế cho phép dễ dàng truy cập vào bộ phận lọc. Tính năng này cho phép tháo màn hình nhanh chóng để làm sạch mà không cần tháo rời toàn bộ bộ lọc.
Cổng thoát nước: Lựa chọn bộ lọc chữ Y với cổng thoát nước được thiết kế tốt. Điều này cho phép các mảnh vụn tích lũy được rửa sạch mà không cần phải tháo toàn bộ cụm lọc.
Van bypass: Một số bộ lọc Y có tùy chọn van bypass chuyển hướng dòng chảy tạm thời trong khi màn hình đang được làm sạch hoặc thay thế. Điều này làm giảm thời gian chết trong quá trình bảo trì.
Giỏ lọc có thể tháo rời: Đối với bộ lọc chữ Y có giỏ lọc có thể tháo rời, hãy đảm bảo rằng quá trình tháo và lắp lại giỏ đơn giản và không yêu cầu các công cụ đặc biệt.
Dễ bảo trì
Tiếp cận: Chọn bộ lọc chữ Y có thiết kế giúp dễ dàng tiếp cận nội thất để bảo trì. Điều này bao gồm việc có thể mở bộ lọc, tháo màn hình và làm sạch nó mà không cần nỗ lực quá mức.
Yêu cầu công cụ: Lựa chọn bộ lọc chữ Y có thể được duy trì bằng các công cụ thông thường. Các công cụ phức tạp hoặc chuyên dụng có thể làm cho việc bảo trì trở nên khó khăn và tốn thời gian hơn.
Khả năng vệ sinh lưới lọc: Xem xét màn hình lọc có thể được làm sạch dễ dàng như thế nào. Một số màn hình có thể được xả ngược, trong khi những màn hình khác có thể cần phải được gỡ bỏ và làm sạch thủ công.
Thay thế lưới lọc: Nếu lưới lọc cần thay thế theo thời gian, hãy chọn bộ lọc chữ Y có sẵn loại lưới lọc tương thích trên thị trường và dễ lắp đặt.
Kiểm tra trực quan: Hãy tìm bộ lọc chữ Y có khả năng kiểm tra trực quan dễ dàng không, ví dụ các loại lọc y nhựa trong cho phép quan sát tình trạng của lưới lọc bên trong mà hoàn toàn không cần tháo rời.
Chống ăn mòn: Chọn vật liệu có khả năng chống ăn mòn, vì điều này làm giảm nhu cầu bảo trì thường xuyên do sự xuống cấp của các thành phần lọc.
Tần suất bảo trì: Đánh giá tần suất bảo trì dự kiến và chọn bộ lọc chữ Y phù hợp với lịch trình bảo trì hệ thống của bạn.
Đào tạo và Tài liệu: Xem xét liệu nhà sản xuất có cung cấp tài liệu và hướng dẫn rõ ràng cho các quy trình bảo trì hay không. Điều này có thể đơn giản hóa quy trình cho nhân viên bảo trì.
Lợi ích của việc bảo trì dễ dàng
Giảm thời gian chết: Bộ lọc chữ Y có thể bảo trì dễ dàng giúp giảm thiểu thời gian chết trong quá trình vệ sinh hoặc thay thế màn hình, đảm bảo hoạt động của hệ thống không bị gián đoạn.
Hiệu quả: Bảo trì thường xuyên giúp bộ lọc chữ Y duy trì hiệu quả lọc, đảm bảo bảo vệ tối ưu thiết bị hạ nguồn.
Tuổi thọ: Bảo trì đúng cách giúp kéo dài tuổi thọ của bộ lọc chữ Y bằng cách ngăn ngừa tắc nghẽn, mài mòn và ăn mòn.
Tiết kiệm chi phí: Bảo trì dễ dàng có thể dẫn đến chi phí bảo trì thấp hơn, giảm thời gian ngừng hoạt động của thiết bị và cải thiện độ tin cậy tổng thể của hệ thống.
An toàn cho người vận hành: Bộ lọc chữ Y dễ bảo trì giúp giảm thời gian nhân viên dành cho các nhiệm vụ bảo trì, có khả năng giảm thiểu tiếp xúc với các điều kiện nguy hiểm.
Tóm lại, việc chọn một lọc Y dễ bảo trì và vệ sinh là điều cần thiết để duy trì sức khỏe và chức năng của hệ thống chất lỏng của bạn. Xem xét các phương pháp làm sạch, khả năng tiếp cận, dễ bảo trì và những lợi ích mà nó mang lại về việc giảm thời gian chết và cải thiện hiệu suất hệ thống.
 |

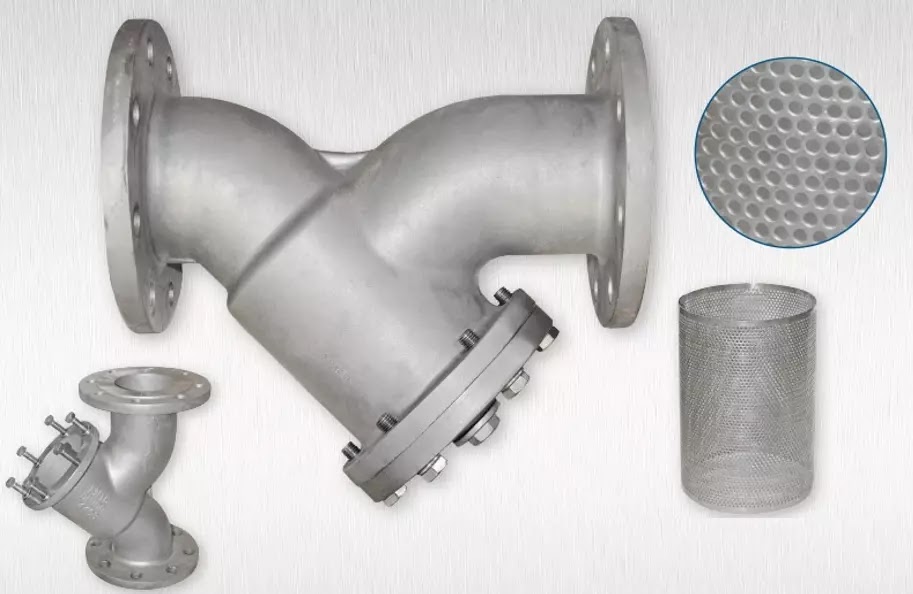

| Xem xét khả năng làm sạch lọc y |
Tiêu chuẩn và chứng nhận
Khi chọn lọc Y, việc tuân thủ các yêu cầu, tiêu chuẩn và chứng nhận cụ thể của ngành là điều cần thiết để đảm bảo chất lượng, an toàn và sự phù hợp của bộ lọc cho ứng dụng. Dưới đây là các khía cạnh chính cần xem xét:
Tiêu chuẩn ASME: Hiệp hội Kỹ sư Cơ khí Hoa Kỳ (ASME) có các tiêu chuẩn (ví dụ: ASME B16.34 cho van) có thể áp dụng cho lọc Y, đảm bảo chúng đáp ứng các tiêu chí thiết kế, thử nghiệm và hiệu suất nhất định.
Tiêu chuẩn API: Nếu ứng dụng của bạn liên quan đến ngành dầu khí, các tiêu chuẩn của Viện Dầu khí Hoa Kỳ (API), chẳng hạn như API 600 cho van, có thể áp dụng cho lọc chữ Y.
Tiêu chuẩn ISO: Các tiêu chuẩn của Tổ chức Tiêu chuẩn hóa Quốc tế (ISO) cung cấp hướng dẫn cho các khía cạnh khác nhau của thiết bị công nghiệp. Ví dụ, chứng nhận ISO 9001 cho thấy cam kết quản lý chất lượng.
Tiêu chuẩn NSF / ANSI: Đối với các ứng dụng liên quan đến xử lý nước và nước uống, các tiêu chuẩn NSF / ANSI đảm bảo bộ lọc chữ Y an toàn và phù hợp để tiếp xúc với nước uống.
Tiêu chuẩn ASTM: Các tiêu chuẩn của Hiệp hội Thử nghiệm và Vật liệu Hoa Kỳ (ASTM) bao gồm vật liệu, kích thước và hiệu suất của các thành phần công nghiệp khác nhau.
Đánh dấu CE: Nếu bạn đang hoạt động trong Khu vực Kinh tế Châu Âu (EEA), hãy đảm bảo bộ lọc chữ Y có dấu CE, cho biết tuân thủ các chỉ thị có liên quan của Liên minh Châu Âu.
Chứng nhận CRN: Tại Canada, một số tỉnh yêu cầu các sản phẩm như thiết bị áp lực phải có Số đăng ký Canada (CRN) để chứng minh tuân thủ các quy định an toàn.
Chứng nhận ATEX: Nếu ứng dụng của bạn liên quan đến môi trường có khả năng gây nổ, chỉ thị ATEX cung cấp hướng dẫn cho thiết bị được sử dụng trong những môi trường này.
Phê duyệt FM hoặc UL: Đối với hệ thống phòng cháy chữa cháy, sự chấp thuận của Factory Mutual (FM) hoặc Underwriters Laboratories (UL) đảm bảo hiệu suất của bộ lọc chữ Y trong điều kiện cháy.
Chứng nhận vật liệu: Đảm bảo vật liệu của bộ lọc chữ Y có chứng nhận phù hợp, đặc biệt nếu chúng cần đáp ứng các yêu cầu về khả năng chống ăn mòn hoặc áp suất cụ thể.
Tài liệu và thử nghiệm: Tìm kiếm các nhà sản xuất bộ lọc Y cung cấp tài liệu toàn diện về tkết quả thử nghiệm và chứng chỉ.
Bằng cách chọn bộ lọc chữ Y đáp ứng các tiêu chuẩn và chứng nhận có liên quan, bạn có thể tự tin rằng sản phẩm được thiết kế và sản xuất để tuân thủ các thông lệ tốt nhất trong ngành và các yêu cầu quy định. Luôn kiểm tra tài liệu và nhãn của bộ lọc để biết bằng chứng về việc tuân thủ các tiêu chuẩn cần thiết cho ứng dụng của bạn.
 |
| Một số loại lọc y |
Tham khảo khí ý kiến của các chuyên gia
Tham khảo ý kiến của các chuyên gia và nhà sản xuất là một bước có giá trị trong việc lựa chọn bộ lọc chữ Y phù hợp cho ứng dụng của bạn. Thông tin chi tiết và hỗ trợ của họ có thể giúp bạn đưa ra quyết định sáng suốt và đảm bảo rằng lọc y đã chọn đáp ứng các yêu cầu cụ thể của bạn. Dưới đây là cách tìm kiếm lời khuyên của chuyên gia và hỗ trợ nhà sản xuất một cách hiệu quả:.
Liên hệ trực tiếp với các nhà sản xuất bộ lọc chữ Y. Họ có thể cung cấp chi tiết kỹ thuật, thông số kỹ thuật và hướng dẫn dựa trên ứng dụng cụ thể của bạn.
Tài liệu sản phẩm: Các nhà sản xuất nên cung cấp thông tin sản phẩm toàn diện, bao gồm bảng dữ liệu kỹ thuật, hướng dẫn cài đặt và hướng dẫn bảo trì.
Việc tham khảo ý kiến từ các chuyên gia và nhà sản xuất là cách nhanh nhất để có thể lựa chọn chính xác nhất và nhanh chóng nhất lọc y phù hợp với bạn, đừng ngần ngại mà hãy liên hệ trực tiếp với họ để đưa ra lựa chọn chính xác, tránh sai lầm gây tốn kém và mất thời gian.
 |

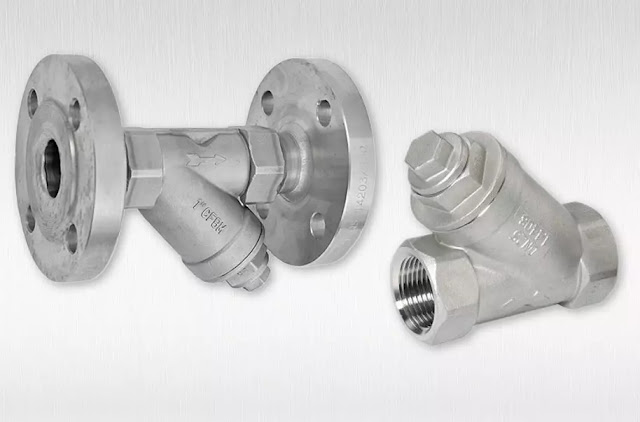

| Lọc y ren và lọc y bích |
Cân nhắc ngân sách và chi phí
Xem xét ngân sách và chi phí là một khía cạnh quan trọng khi chọn bộ lọc chữ Y. Mặc dù điều quan trọng là tìm một bộ lọc đáp ứng nhu cầu lọc và yêu cầu ứng dụng của bạn, nhưng điều quan trọng không kém là đảm bảo rằng nó phù hợp với giới hạn ngân sách của bạn.
Xác định ngân sách của bạn:
Phân bổ vốn: Xác định số tiền bạn sẵn sàng chi cho bộ lọc chữ Y, bao gồm bất kỳ chi phí bổ sung tiềm năng nào như lắp đặt, bảo trì và thay thế.
Giá trị lâu dài: Mặc dù ngân sách là quan trọng, nhưng cũng nên xem xét giá trị lâu dài. Chi phí trả trước cao hơn một chút cho lọc Y bền và hiệu quả có thể giúp bạn tiết kiệm tiền bảo trì và thời gian hoạt động về lâu dài.
Xem xét tổng chi phí sở hữu: Không chỉ tính đến chi phí mua ban đầu mà còn cả chi phí liên tục liên quan đến bảo trì, thay thế các bộ phận và thời gian ngừng hoạt động tiềm ẩn của hệ thống.
Phân tích so sánh:
Đánh giá các lựa chọn: Nhận báo giá từ nhiều nhà sản xuất hoặc nhà cung cấp cho bộ lọc chữ Y đáp ứng yêu cầu của bạn. Điều này sẽ cho phép bạn so sánh các tùy chọn và tìm sự cân bằng tốt nhất về chi phí và hiệu suất.
Tính năng so với Chi phí: So sánh các tính năng và khả năng của các mô hình Y-strainer khác nhau với chi phí của chúng. Xem xét nếu một số tính năng nhất định là cần thiết cho ứng dụng của bạn hoặc nếu một mô hình đơn giản hơn là đủ.
Xem xét phân tích chi phí-lợi ích:
Hiệu quả và độ tin cậy: Bộ lọc chữ Y chất lượng cao hơn có thể có chi phí trả trước cao hơn nhưng có thể mang lại hiệu quả, độ tin cậy tốt hơn và tuổi thọ dài hơn, có khả năng bù đắp khoản đầu tư ban đầu.
Chi phí bảo trì: Xem xét thiết kế của bộ lọc chữ Y ảnh hưởng đến chi phí bảo trì như thế nào. Một bộ lọc được thiết kế tốt với khả năng tiếp cận dễ dàng để làm sạch có thể giảm chi phí liên tục.
Chi phí thời gian chết: Tính toán chi phí tiềm năng của thời gian ngừng hoạt động của hệ thống do lỗi bộ lọc hoặc bảo trì. Chọn một bộ lọc đáng tin cậy hơn có thể biện minh cho chi phí trả trước cao hơn.
Tuổi thọ: Một bộ lọc đắt tiền hơn được làm từ vật liệu chất lượng cao hơn có thể có tuổi thọ cao hơn, giảm nhu cầu thay thế thường xuyên.
 |
| Lựa chọn lọc y phù hợp với chi phí |
