Các bước chuẩn bị trước lắp đặt lọc Y
Trước khi lắp đặt lọc Y, có một số bước cài đặt sẵn quan trọng mà bạn nên thực hiện để đảm bảo cài đặt trơn tru và thành công. Các bước này sẽ giúp bạn lập kế hoạch và chuẩn bị cho quá trình cài đặt:
Đánh giá và lập kế hoạch
Xác định vị trí nơi lọc Y sẽ được lắp đặt. Xem xét các yếu tố như khả năng tiếp cận, sự gần gũi với thiết bị và hướng của dòng chất lỏng.
Xác định kích thước và loại lọc Y thích hợp dựa trên kích thước đường ống, loại chất lỏng, tốc độ dòng chảy và kích thước mảnh vụn mà bạn muốn gặp.
Thu thập vật liệu và dụng cụ
Đảm bảo bạn có tất cả các vật liệu cần thiết, bao gồm bộ lọc chữ Y, phụ kiện đường ống, băng Teflon và bất kỳ thành phần bổ sung nào cần thiết để lắp đặt.
Thu thập các công cụ bạn cần, chẳng hạn như cờ lê ống, mỏ lết, máy cắt ống, thiết bị an toàn và bất kỳ công cụ chuyên dụng nào dựa trên các yêu cầu lắp đặt cụ thể.
Xem lại hướng dẫn của nhà sản xuất
Đọc hướng dẫn lắp đặt của nhà sản xuất đi kèm với bộ lọc chữ Y. Các hướng dẫn này sẽ cung cấp hướng dẫn về các kỹ thuật cài đặt thích hợp, bảo trì và bất kỳ cân nhắc cụ thể nào cho mô hình cụ thể đó.
Biện pháp phòng ngừa an toàn
Đảm bảo bạn đang mặc thiết bị an toàn thích hợp, chẳng hạn như găng tay và kính bảo hộ, để bảo vệ bản thân trong quá trình lắp đặt.
Nếu đường ống chứa các vật liệu nguy hiểm, hãy tuân theo tất cả các quy trình an toàn và xem xét liên quan đến các chuyên gia có kinh nghiệm trong việc xử lý các chất đó.
Kiểm tra đường ống
Kiểm tra đường ống nơi bộ lọc Y sẽ được lắp đặt. Tìm kiếm các dấu hiệu ăn mòn, hư hỏng hoặc bất thường có thể ảnh hưởng đến quá trình lắp đặt hoặc hiệu suất của bộ lọc.
Tắt máy và giảm áp
Nếu đường ống hiện đang được sử dụng, hãy tắt hệ thống và giảm áp suất trước khi bắt đầu lắp đặt. Điều này sẽ đảm bảo an toàn cho bạn và ngăn ngừa mọi tai nạn trong quá trình này.
Đo và cắt nếu cần thiết
Đo và đánh dấu đường ống tại vị trí lắp đặt bộ lọc Y. Nếu bạn cần cắt đường ống để chứa bộ lọc, hãy sử dụng máy cắt ống để cắt sạch và chính xác.
Làm sạch
Sau khi cắt ống, sử dụng máy mài ống để loại bỏ bất kỳ cạnh sắc nhọn hoặc gờ từ các đầu cắt. Điều này sẽ giúp đảm bảo kết nối thích hợp và ngăn ngừa rò rỉ.
Chuẩn bị chất làm kín
Áp dụng keo ren ống hoặc quấn băng Teflon xung quanh các đầu ren ngoài của đường ống với kết nối bích cần sử dụng thêm các gioăng làm kín mặt bích để đảm bỏa ngăn ngừa rò rỉ.
Lắp ráp
Lắp ráp các phụ kiện đường ống cần thiết, chẳng hạn như cút, măng sông, tê nối...dựa trên các yêu cầu lắp đặt và vị trí của bộ lọc chữ Y trong đường ống.
Bằng cách hoàn thành các bước cài đặt sẵn này, bạn sẽ được chuẩn bị tốt để tiến hành cài đặt thực tế lọc Y. Thực hiện theo các quy trình thích hợp và thực hiện các biện pháp phòng ngừa cần thiết sẽ giúp đảm bảo cài đặt thành công nhằm giảm thiểu nguy cơ rò rỉ, hư hỏng hoặc các vấn đề khác.
 |

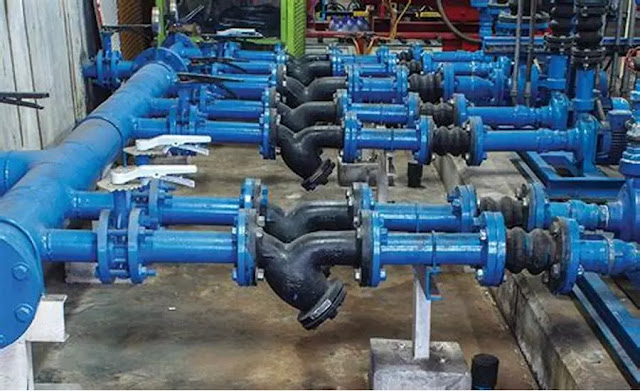

| Lắp đặt lọc y |
Các bước lắp đặt lọc Y
Cài đặt bộ lọc Y
Vặn bộ lọc Y vào các phụ kiện lắp ráp. Ban đầu siết chặt bằng tay và sau đó sử dụng cờ lê ống hoặc cờ lê có thể điều chỉnh để siết chặt bộ lọc. Tránh siết quá chặt để tránh làm hỏng các sợi.
Căn chỉnh hướng dòng chảy:
Đảm bảo mũi tên hướng dòng chảy trên bộ lọc Y đang chỉ theo hướng dòng chất lỏng. Mũi tên này thường được đánh dấu trên thân của bộ lọc.
Cố định bộ lọc
Nếu bộ lọc chữ Y nặng hoặc có thể gây căng thẳng cho đường ống, hãy sử dụng giá đỡ đường ống hoặc móc treo để giúp chịu trọng lượng của nó và ngăn ngừa căng thẳng.
Kiểm tra rò rỉ
Từ từ khởi động hệ thống và kiểm tra cẩn thận xem có rò rỉ nào xung quanh bộ lọc chữ Y không. Nếu bạn nhận thấy rò rỉ, nhẹ nhàng siết chặt các phụ kiện thêm một chút.
Khởi động hệ thống:
Mở dần các van để xả lưu chất và loại bỏ bất kỳ mảnh vụn nào bị đánh bật trong quá trình lắp đặt. Điều này giúp ngăn ngừa tắc nghẽn trong bộ lọc chữ Y.
Kiểm tra và thử nghiệm lần cuối
Kiểm tra bộ lọc Y và các kết nối của nó một lần nữa sau khi hệ thống đã được tuôn ra. Đảm bảo không có rò rỉ và bộ lọc được bảo đảm đúng cách.
Tài liệu và bảo trì
Lưu giữ hồ sơ về việc lắp đặt bộ lọc Y, bao gồm ngày, các bộ phận được sử dụng và bất kỳ bảo trì nào được thực hiện. Thường xuyên kiểm tra và làm sạch bộ lọc để duy trì hiệu quả của nó.
Hãy nhớ rằng các bước này có thể thay đổi dựa trên mô hình bộ lọc Y cụ thể, vật liệu đường ống và các yếu tố khác. Luôn tham khảo hướng dẫn của nhà sản xuất và tuân thủ các hướng dẫn an toàn. Nếu bạn không có kinh nghiệm lắp đặt hệ thống ống nước, hãy cân nhắc tham khảo ý kiến của thợ sửa ống nước chuyên nghiệp để đảm bảo lắp đặt thành công.
 |
| Hướng dẫn lắp đặt lọc y |
Hướng cài đặt của lọc y - cài đặt dọc so với ngang
Khi lắp đặt bộ lọc chữ Y, bạn có tùy chọn lựa chọn giữa hướng dọc và ngang, tùy thuộc vào yêu cầu cụ thể của hệ thống và bản chất của chất lỏng được lọc. Mỗi định hướng đều có những ưu điểm và cân nhắc của nó. Dưới đây là so sánh các cài đặt dọc và ngang:
Lọc Y cài đặt dọc
Lợi thế:
Lọc hỗ trợ trọng lực: Trong lắp đặt thẳng đứng, bộ lọc Y được định vị với đầu vào ở phía trên và đầu ra ở phía dưới. Điều này cho phép trọng lực hỗ trợ quá trình lọc, giúp các mảnh vụn lắng xuống đáy lưới lọc để loại bỏ dễ dàng hơn trong quá trình bảo trì.
Giảm áp suất ít hơn: Cài đặt dọc thường trải nghiệm giảm áp suất thấp hơn so với cài đặt ngang. Điều này có lợi cho việc duy trì tốc độ dòng chảy hiệu quả trong hệ thống.
Cân nhắc:
Yêu cầu về không gian: Cài đặt dọc có thể yêu cầu nhiều không gian thẳng đứng hơn, điều này có thể là mối quan tâm trong các cài đặt nhỏ gọn hoặc các khu vực có giới hạn chiều cao.
Tích tụ mảnh vỡ: Mặc dù trọng lực giúp giải quyết các mảnh vụn, nhưng nếu bộ lọc không được làm sạch thường xuyên, các mảnh vụn tích tụ có thể dẫn đến tắc nghẽn hoặc giảm hiệu quả lọc.
Truy cập để bảo trì: Bảo trì và vệ sinh bộ lọc Y có thể khó khăn hơn một chút trong việc lắp đặt theo chiều dọc do cần phải tiếp cận đỉnh của bộ lọc.
Lọc y cài đặt ngang
Lợi thế:
Dễ bảo trì: Trong cài đặt ngang, bộ lọc Y được định vị với đầu vào và đầu ra trên cùng một mặt phẳng nằm ngang. Điều này có thể làm cho việc bảo trì và vệ sinh thuận tiện hơn vì bộ lọc có thể dễ dàng tiếp cận.
Hiệu quả không gian: Cài đặt ngang thường yêu cầu ít không gian thẳng đứng hơn, làm cho chúng phù hợp cho các cài đặt có giải phóng mặt bằng chiều cao hạn chế.
Ít nguy cơ tích tụ mảnh vụn: Trong cài đặt ngang, các mảnh vụn ít có khả năng lắng xuống ở dưới cùng của bộ lọc. Điều này có thể làm giảm nguy cơ tắc nghẽn và làm sạch đơn giản hơn.
Cân nhắc:
Áp suất giảm: Lắp đặt ngang có thể dẫn đến giảm áp suất cao hơn một chút so với lắp đặt thẳng đứng do định hướng của bộ lọc. Điều này có thể ảnh hưởng đến hiệu quả của hệ thống nếu không được tính toán đúng.
Khả năng bỏ qua mảnh vỡ: Trong cài đặt ngang, có khả năng một số mảnh vụn có thể đi qua bộ lọc nếu không được đặt đúng vị trí, có khả năng ảnh hưởng đến các thành phần hạ lưu.
Chọn đúng hướng:
Việc lựa chọn hướng thích hợp phụ thuộc vào các yếu tố như không gian có sẵn, sự thuận tiện trong bảo trì, tốc độ dòng chảy của hệ thống và bản chất của chất lỏng được lọc. Hãy xem xét các điểm sau khi đưa ra quyết định của bạn:
Yêu cầu hệ thống: Đánh giá thiết kế và yêu cầu của hệ thống của bạn. Một số hệ thống có thể được hưởng lợi nhiều hơn từ việc lọc hỗ trợ trọng lực của việc lắp đặt thẳng đứng, trong khi những hệ thống khác có thể ưu tiên bảo trì dễ dàng với định hướng nằm ngang.
Hạn chế về không gian: Nếu không gian dọc bị hạn chế, cài đặt ngang có thể phù hợp hơn. Ngược lại, nếu bạn có nhiều khoảng trống dọc hơn, việc lắp đặt theo chiều dọc có thể có lợi.
Tần suất bảo trì: Nếu bảo trì và làm sạch thường xuyên là khả thi, cài đặt dọc có thể hoạt động tốt. Nếu khoảng thời gian bảo trì ít thường xuyên hơn, việc lắp đặt theo chiều ngang có thể thích hợp hơn để ngăn chặn sự tích tụ mảnh vụn.
Áp suất giảm: Xem xét tác động của việc giảm áp suất đối với hiệu suất hệ thống. Nếu giảm áp suất là một yếu tố quan trọng, hãy đánh giá sự khác biệt giữa hướng dọc và ngang trong ứng dụng cụ thể của bạn.
Cuối cùng, sự lựa chọn giữa cài đặt dọc và ngang phải phù hợp với nhu cầu của hệ thống và khả năng bảo trì của bạn. Tư vấn với các chuyên gia hoặc kỹ sư quen thuộc với ứng dụng cụ thể của bạn có thể giúp bạn đưa ra quyết định sáng suốt.
 |
| Hướng lắp đặt lọc y |
Cân nhắc khi cài đặt bộ lọc y
Khi lắp đặt bộ lọc chữ Y trong đường ống, có một số cân nhắc quan trọng cần tính đến để đảm bảo chức năng phù hợp, hiệu quả hệ thống và an toàn. Dưới đây là một số cân nhắc chính:
Đặc tính chất lỏng: Hiểu các thuộc tính của chất lỏng sẽ đi qua bộ lọc Y. Xem xét các yếu tố như tốc độ dòng chảy, áp suất, nhiệt độ, độ nhớt và bản chất của các hạt hoặc mảnh vụn có thể có trong chất lỏng. Thông tin này sẽ giúp bạn chọn kích thước, vật liệu và kích thước lưới lọc thích hợp.
Kích thước và đánh giá bộ lọc Y: Chọn loại phù hợp với kích thước ống và đáp ứng các yêu cầu về tốc độ dòng chảy của hệ thống của bạn. Đảm bảo rằng định mức áp suất của bộ lọc phù hợp với áp suất vận hành của đường ống.
Kích thước và vật liệu lưới: Chọn kích thước mắt lưới của phần tử lọc dựa trên kích thước của các hạt bạn cần lọc ra. Ngoài ra, hãy xem xét khả năng tương thích của vật liệu lọc với chất lỏng được lọc. Các vật liệu phổ biến bao gồm đồng thau, đồng, gang, thép carbon và thép không gỉ.
Vị trí lắp đặt: Xác định vị trí tối ưu để lắp đặt bộ lọc Y. Xem xét khả năng tiếp cận để bảo trì, gần thiết bị và khả năng tích tụ mảnh vụn trong khu vực cụ thể đó của đường ống.
Hướng dòng chảy: Đảm bảo rằng mũi tên hướng dòng chảy trên bộ lọc Y được căn chỉnh với hướng dòng chảy thực tế trong đường ống. Lắp đặt bộ lọc sai hướng có thể dẫn đến giảm hiệu quả và hư hỏng tiềm ẩn.
Định hướng (dọc so với ngang): Quyết định xem cài đặt dọc hay ngang phù hợp hơn với hệ thống của bạn. Xem xét các yếu tố như lọc hỗ trợ trọng lực, hạn chế về không gian, dễ bảo trì và giảm áp suất.
Áp suất giảm: Hiểu được sự sụt giảm áp suất lọc Y sẽ đưa vào hệ thống. Giảm áp suất quá mức có thể ảnh hưởng đến hiệu suất tổng thể của hệ thống. Tham khảo dữ liệu của nhà sản xuất hoặc tham khảo ý kiến kỹ sư để tính toán và đánh giá điều này.
Khả năng tiếp cận để bảo trì: Đảm bảo rằng bộ lọc có thể dễ dàng tiếp cận để bảo trì và vệ sinh. Xem xét tần suất bộ lọc sẽ cần được kiểm tra và làm sạch, và đảm bảo có đủ không gian để tháo và bảo dưỡng bộ phận lọc.
Van cách ly: Xem xét lắp đặt van cách ly ở cả hai bên của bộ lọc chữ Y. Điều này cho phép bạn cách ly bộ lọc để bảo trì mà không cần tắt toàn bộ đường ống.
Hỗ trợ ống: Nếu bộ lọc Y nặng hoặc lớn, hãy cân nhắc sử dụng giá đỡ đường ống hoặc móc treo để chịu trọng lượng của nó và tránh căng thẳng cho đường ống.
Biện pháp phòng ngừa an toàn: Luôn tuân thủ các quy trình an toàn trong quá trình lắp đặt, đặc biệt nếu đường ống chứa các vật liệu nguy hiểm hoặc áp suất cao. Sử dụng thiết bị và quy trình an toàn thích hợp.
Tuân thủ các quy định: Đảm bảo rằng việc cài đặt tuân thủ các quy tắc, tiêu chuẩn và quy định ngành có liên quan cho ứng dụng cụ thể của bạn.
Hỗ trợ chuyên nghiệp: Nếu bạn không có kinh nghiệm với hệ thống ống nước hoặc đường ống, hãy cân nhắc tham khảo ý kiến của thợ sửa ống nước hoặc kỹ sư chuyên nghiệp để đảm bảo lắp đặt chính xác và an toàn.
Bằng cách xem xét cẩn thận các yếu tố này và đưa ra quyết định sáng suốt, bạn có thể đảm bảo lắp đặt thành công bộ lọc chữ Y giúp bảo vệ hiệu quả hệ thống của bạn khỏi các mảnh vụn và duy trì tốc độ dòng chảy tối ưu.
 |

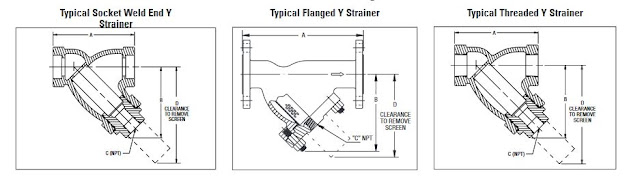

| Các kiểu kết nối của lọc y |
