Van an toàn là gì?
Van an toàn là một thiết bị cơ khí được thiết kế để cung cấp một phương tiện giải phóng áp suất dư thừa từ hệ thống nhằm ngăn ngừa các hỏng hóc hoặc hư hỏng do tình trạng quá áp, áp suất dư thừa trong hệ thống gây ra. Các van này thường được sử dụng trong các ngành công nghiệp và ứng dụng khác nhau, nơi việc ngăn chặn áp suất là rất quan trọng đối với hoạt động an toàn của thiết bị hoặc quy trình. Mục đích chính của van an toàn là ngăn chặn áp suất trong các ứng dụng hoặc hệ thống vượt quá giới hạn thiết kế của nó, có thể dẫn đến nổ, vỡ hoặc các tình huống nguy hiểm khác.
Cấu trúc cơ bản của van an toàn
Thân van: Vỏ chính của van an toàn, bao quanh các bộ phận bên trong và kết nối với hệ thống mà từ đó áp suất dư thừa cần được giảm bớt.
Đĩa van: Đây là thành phần di chuyển của van an toàn chặn đường dẫn dòng chảy của chất lỏng hoặc khí. Khi áp suất trong hệ thống vượt quá áp suất cài đặt, đĩa sẽ nhấc khỏi vị trí đóng, cho phép giải phóng áp suất dư thừa.
Lò xo: Van an toàn thường được trang bị một lò xo tác dụng lực lên đĩa, giữ cho nó được niêm phong chặt chẽ vào vị trí đóng. Lực của lò xo xác định áp suất mà van sẽ bắt đầu mở.
Cơ chế điều chỉnh: Nhiều van an toàn có cơ chế điều chỉnh cho phép người dùng đặt áp suất mong muốn mà tại đó van sẽ mở. Điều này rất quan trọng để đảm bảo rằng van mở ở áp suất thích hợp để ngăn ngừa các tình huống quá áp.
Vòng đệm: Bề mặt niêm phong mà đĩa nằm khi van ở vị trí đóng. Nó đảm bảo một niêm phong chặt chẽ để tránh rò rỉ khi van không mở.
Hoạt động của van an toàn tương đối đơn giản:
Hoạt động bình thường: Van vẫn đóng, với đĩa được ép vào ghế van bằng lực của lò xo. Áp suất bên trong hệ thống thấp hơn áp suất cài đặt của van.
Tình trạng quá áp: Khi áp suất trong hệ thống vượt quá áp suất cài đặt của van, lực tác dụng bởi chất lỏng hoặc khí có áp suất sẽ vượt qua lực lò xo. Điều này làm cho đĩa nhấc khỏi ghế, tạo ra một lỗ mở cho áp suất dư thừa thoát ra.
Giảm áp lực: Khi đĩa nâng, chất lỏng hoặc khí dư thừa được giải phóng ra ngoài. Khi áp suất giảm xuống mức chấp nhận được, lực lò xo sẽ đẩy đĩa trở lại ghế, đóng van.
Van an toàn là thành phần quan trọng trong các ứng dụng khác nhau, chẳng hạn như nồi hơi, bình chịu áp lực, đường ống và các quy trình công nghiệp liên quan đến chất lỏng hoặc khí độc hại. Chúng đóng một vai trò quan trọng trong việc ngăn ngừa thiệt hại thiết bị, đảm bảo an toàn cho nhân viên và duy trì tính toàn vẹn của hệ thống trong các điều kiện áp suất khác nhau. Lắp đặt, bảo trì và kiểm tra van an toàn đúng cách là điều cần thiết để đảm bảo hoạt động đáng tin cậy của chúng khi cần thiết.
 |
| Cấu trúc cơ bản của van an toàn |
Phân loại van an toàn
Van an toàn có rất nhiều loại khác nhau, chúng sẽ được phân loại dựa trên nhiều yếu tố khác nhau, tuy nhiên ta có thể phân loại van an toàn thành 2 loại chính đó là: Van an toàn trực tiếp và van an toàn gián tiếp. Tìm hiểu đặc điểm cơ bản của 2 loại như sau:
Van an toàn trực tiếp
Van an toàn trực tiếp, còn được gọi là van an toàn lò xo, là loại van an toàn cơ bản và được sử dụng rộng rãi nhất. Nó hoạt động dựa trên sự cân bằng lực giữa áp suất của chất lỏng hoặc khí và lực của lò xo giữ cho van đóng. Khi áp suất bên trong hệ thống vượt quá áp suất cài đặt của van, lực tác dụng của chất lỏng hoặc khí sẽ vượt qua lực lò xo, làm cho van mở và giải phóng áp suất dư thừa.
Các tính năng chính của Van an toàn tải trực tiếp:
Thiết kế và thi công đơn giản.
Thường được sử dụng trong các ứng dụng có áp suất trung bình đến cao.
Thích hợp cho các chất lỏng và khí khác nhau.
Yêu cầu bảo trì và điều chỉnh định kỳ để đảm bảo cài đặt áp suất chính xác.
.webp "Van an toàn trực tiếp") |

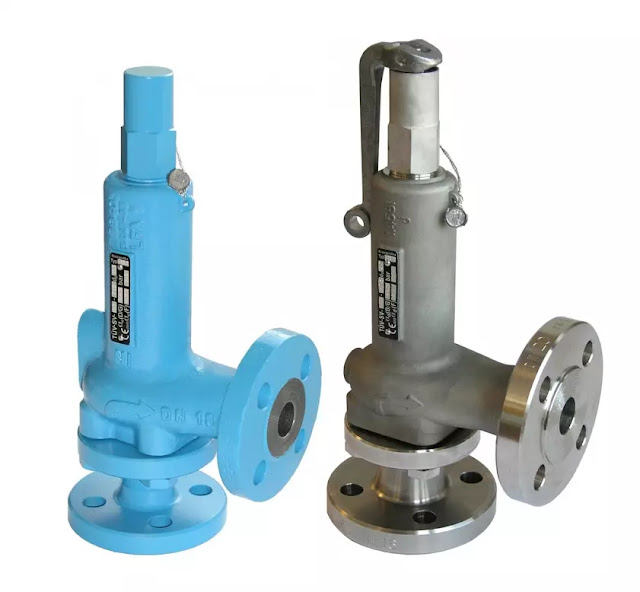

| Van an toàn trực tiếp |
Van an toàn gián tiếp
Van an toàn gián tiếp là một loại van an toàn phức tạp hơn sử dụng áp suất của một hệ thống riêng biệt để điều khiển van chính. Thiết kế này cho phép kiểm soát chính xác việc đóng mở van chính, làm cho nó phù hợp với các ứng dụng có áp suất cao và yêu cầu công suất lớn.
Các tính năng chính của van an toàn gián tiếp:
Bao gồm một van chính và một van phụ.
Van phụ điều khiển áp suất trong một buồng điều khiển riêng biệt, từ đó điều chỉnh van chính.
Thích hợp cho các ứng dụng có áp suất và tốc độ dòng chảy cao.
Cung cấp giảm áp lực chính xác và ổn định.
Có thể yêu cầu bảo trì ít thường xuyên hơn so với các van an toàn trực tiếp do tính chất tự điều chỉnh của nó.
Cả hai loại van an toàn đều phục vụ mục đích cơ bản là ngăn ngừa các tình huống quá áp và bảo vệ thiết bị, nhân sự và môi trường. Sự lựa chọn giữa các loại này phụ thuộc vào các yếu tố như yêu cầu áp suất của ứng dụng, tốc độ dòng chảy, nhu cầu độ tin cậy và các đặc tính cụ thể của chất lỏng hoặc khí được xử lý.
Điều quan trọng cần lưu ý là van an toàn phải được lựa chọn, lắp đặt và bảo trì theo các tiêu chuẩn và quy định của ngành có liên quan để đảm bảo hoạt động đúng và đáng tin cậy của chúng. Kiểm tra và kiểm tra thường xuyên là rất quan trọng để xác minh rằng van an toàn đang hoạt động chính xác và có khả năng đáp ứng với các sự kiện quá áp một cách hiệu quả.
 |
| Van an toàn gián tiếp |
Lựa chọn van an toàn
Lựa chọn van an toàn thích hợp cho một ứng dụng cụ thể liên quan đến việc xem xét các yếu tố khác nhau để đảm bảo hoạt động đúng, an toàn và tuân thủ các tiêu chuẩn liên quan. Dưới đây là các bước và yếu tố chính cần xem xét khi lựa chọn van an toàn:
Xác định chi tiết ứng dụng:
Hiểu bản chất của chất lỏng hoặc khí mà van an toàn sẽ xử lý.
Xác định áp suất làm việc tối đa cho phép (MAWP) của hệ thống.
Xác định công suất cần thiết (tốc độ dòng chảy) của van an toàn để xử lý các tình huống giảm áp tiềm năng.
Xác định áp suất cài đặt:
Áp suất cài đặt là áp suất mà van an toàn bắt đầu mở và giải phóng áp suất dư thừa.
Nó nên được đặt cao hơn một chút so với áp suất hoạt động bình thường của hệ thống để ngăn chặn việc mở van thường xuyên hoặc không cần thiết.
Chọn loại van:
Quyết định giữa van an toàn trực tiếp và van an toàn gián tiếp dựa trên yêu cầu về áp suất và công suất của ứng dụng.
Xem xét liệu một van công suất cao, một van công suất thấp, hoặc một sự kết hợp của cả hai là cần thiết.
Khả năng tương thích vật liệu:
Chọn vật liệu cho các thành phần van an toàn tương thích với chất lỏng hoặc khí đang được xử lý để ngăn ngừa ăn mòn hoặc xuống cấp.
Quy tắc và tiêu chuẩn:
Đảm bảo rằng van an toàn được chọn tuân thủ các quy tắc và tiêu chuẩn ngành có liên quan, chẳng hạn như tiêu chuẩn ASME hoặc tiêu chuẩn API.
Yêu cầu cài đặt:
Xem xét các điều kiện lắp đặt, bao gồm định hướng, đường ống đầu vào và đầu ra.
Điều kiện hoạt động:
Tính đến các yếu tố như nhiệt độ, chu kỳ áp suất và áp suất tăng tiềm năng khi chọn van an toàn.
Công suất và kích thước:
Kích thước van an toàn phù hợp để xử lý công suất cần thiết dựa trên tình huống giảm áp trong trường hợp xấu nhất.
Đảm bảo rằng công suất của van đã chọn phù hợp hoặc vượt quá khả năng cứu trợ được tính toán.
Áp suất ngược:
Xem xét bất kỳ áp suất ngược nào trong hệ thống xả, ảnh hưởng đến áp suất đặt của van an toàn.
Thử nghiệm và chứng nhận:
Đảm bảo rằng van an toàn được kiểm tra và chứng nhận để đáp ứng các tiêu chuẩn và quy định hiện hành.
Bảo trì và kiểm tra:
Đánh giá tính dễ bảo trì và truy cập để kiểm tra để đảm bảo hoạt động đúng theo thời gian.
Tình huống khẩn cấp:
Xem xét thời gian đáp ứng và độ tin cậy của van trong các tình huống khẩn cấp quan trọng.
Điều quan trọng cần lưu ý là lựa chọn van an toàn là một quá trình phức tạp đòi hỏi chuyên môn và sự hiểu biết thấu đáo về các yêu cầu của ứng dụng cụ thể. Tư vấn với các kỹ sư, chuyên gia an toàn và chuyên gia trong lĩnh vực này có thể giúp đảm bảo rằng van an toàn được chọn sẽ bảo vệ hiệu quả hệ thống và nhân viên trong khi tuân thủ các tiêu chuẩn và quy định của ngành.
 |

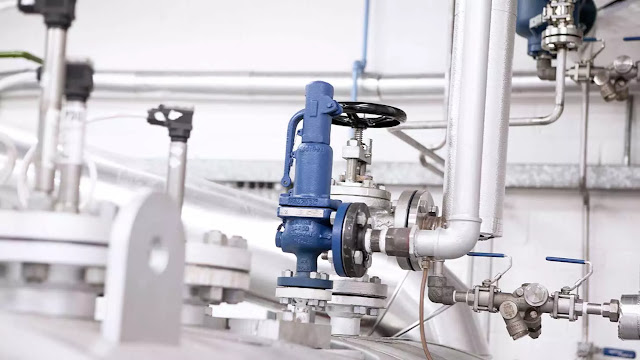

| Lựa chọn van an toàn |
Lắp đặt van an toàn
Việc lắp đặt van an toàn đúng cách là rất quan tọng để đảm bảo hoạt động hiệu quả của chúng trong việc ngăn ngừa các tình huống quá áp và duy trì sự an toàn của thiết bị, nhân viên và môi trường. Dưới đây là các bước chính và cân nhắc cho việc lắp đặt van an toàn:
Chọn vị trí cài đặt:
Chọn một vị trí phù hợp cho van an toàn cho phép dễ dàng truy cập, tầm nhìn và bảo trì.
Định vị van để giảm thiểu nguy cơ hư hỏng hoặc tắc nghẽn.
Xác định hướng lắp đặt
Lắp đặt van an toàn với định hướng chính xác theo chỉ định của nhà sản xuất. Điều này đảm bảo sự liên kết thích hợp cho hoạt động của van.
Đường ống và kết nối:
Kích thước và cấu hình đường ống đầu vào và đầu ra thích hợp theo khuyến nghị của nhà sản xuất van an toàn.
Đảm bảo rằng đường ống đầu vào không có vật cản hoặc hạn chế có thể ảnh hưởng đến dòng chảy.
Hỗ trợ đường ống:
Cung cấp hỗ trợ thích hợp cho đường ống đầu vào và đầu ra để ngăn ngừa căng thẳng hoặc căng thẳng trên van an toàn.
Sử dụng đai treo, giá đỡ khi cần thiết.
Cửa xả:
Hướng cửa xả tránh xa nhân sự, thiết bị và các khu vực nhạy cảm để ngăn ngừa các mối nguy hiểm.
Đảm bảo rằng đường xả không bị cản trở.
Giải phóng mặt bằng lắp đặt:
Duy trì đủ không gian xung quanh van an toàn để dễ dàng vận hành, bảo trì và kiểm tra.
Đảm bảo không có vật cản nào có thể cản trở việc tiếp cận van.
Gioăng đệm mặt bích và bu lông:
Sử dụng các gioăng mặt bích thích hợp và bắt vít để đảm bảo kết nối kín rò rỉ giữa van an toàn và hệ thống.
Ghi nhãn và gắn thẻ:
Dán nhãn rõ ràng cho van an toàn với các thông tin liên quan, bao gồm áp suất cài đặt, số thẻ và các quy tắc và tiêu chuẩn áp dụng.
Thử nghiệm và hiệu chuẩn:
Kiểm tra và hiệu chỉnh van an toàn sau khi lắp đặt để đảm bảo rằng nó hoạt động như dự định.
Xác minh rằng van mở ở áp suất cài đặt chính xác và đóng đúng cách sau khi giảm áp suất.
Kiểm tra và bảo trì định kỳ:
Thiết lập một lịch trình kiểm tra và bảo trì định kỳ để đảm bảo độ tin cậy liên tục của van an toàn.
Thực hành lắp đặt đúng cách là điều cần thiết để đảm bảo van an toàn hoạt động chính xác và tuổi thọ. Làm việc với các kỹ sư có trình độ, tuân theo hướng dẫn của nhà sản xuất và được thông báo về các phương pháp hay nhất trong ngành sẽ giúp đảm bảo rằng các van an toàn được lắp đặt hiệu quả và hoạt động như các thành phần quan trọng của hệ thống quản lý áp suất.
 |
| Lắp đặt van an toàn |
