Van cổng là gì?
Van cổng là một loại van được sử dụng để kiểm soát dòng chảy của chất lỏng (chất lỏng hoặc khí) trong đường ống hoặc hệ thống. Nó được đặt tên là "van cổng" do thiết kế của nó, bao gồm một cổng phẳng hoặc hình nêm có thể được nâng lên hoặc hạ xuống để chặn hoặc cho phép dòng chảy của chất lỏng. Cổng này di chuyển vuông góc với hướng của dòng chảy.
Van cổng được biết đến với khả năng cung cấp một con dấu chặt chẽ khi đóng hoàn toàn, ngăn chặn hiệu quả dòng chảy của chất lỏng. Chúng thường được sử dụng trong các ứng dụng mà dòng chất lỏng cần phải được tắt hoàn toàn, chẳng hạn như trong đường cấp nước, đường ống dẫn dầu khí, quy trình công nghiệp, v.v.
Các van này thường được vận hành bằng tay quay hoặc cơ cấu tự động khác, cho phép cổng được nâng lên hoặc hạ xuống một cách trơn tru. Khi van mở hoàn toàn, cổng được nhấc ra khỏi đường dẫn của chất lỏng, giảm thiểu mọi cản trở dòng chảy.
Van cổng có nhiều thiết kế khác nhau, bao gồm cấu hình ty chìm và ty nổi. Trong van cổng ty nổi, ty van di chuyển lên xuống khi van được mở hoặc đóng, cung cấp dấu hiệu trực quan về vị trí của van. Trong thiết kế ty chìm, ty van không di chuyển rõ ràng, điều này có thể thuận lợi trong các tình huống có không gian thẳng đứng hạn chế.
Điều quan trọng cần lưu ý là van cổng thường không được sử dụng để điều chỉnh dòng chảy. Chúng phù hợp hơn cho các ứng dụng mà van mở hoàn toàn hoặc đóng hoàn toàn, vì việc mở một phần cổng có thể dẫn đến xói mòn và hao mòn do cách chất lỏng tương tác với các cạnh của cổng. Để điều chỉnh dòng chảy, các loại van khác như van cầu hoặc van bướm là phù hợp hơn.
.webp "Một số loại van cổng") |

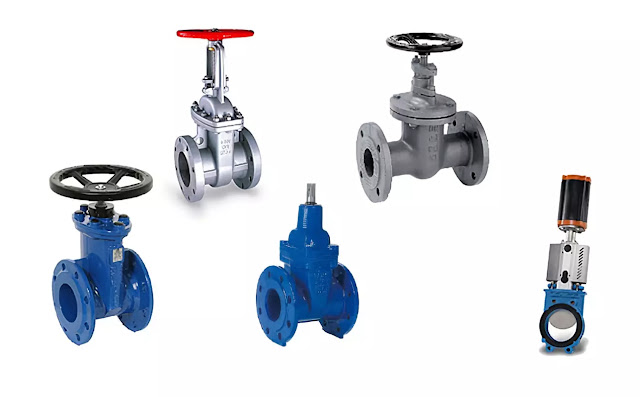

| Một số loại van cổng |
Van cổng được sử dụng ở đâu?
Van cổng được sử dụng trong nhiều ngành công nghiệp và ứng dụng yêu cầu kiểm soát dòng chất lỏng. Dưới đây là một số khu vực phổ biến nơi van cổng được sử dụng:
Cấp và phân phối nước: Van cổng thường được sử dụng trong các nhà máy xử lý nước, mạng lưới cấp nước đô thị và hệ thống ống nước để kiểm soát lưu lượng nước. Chúng đặc biệt hữu ích để cách ly các phần của đường ống để bảo trì hoặc sửa chữa.
Ngành công nghiệp dầu khí: Van cổng rất quan trọng trong ngành dầu khí để kiểm soát dòng chảy của dầu thô, khí đốt tự nhiên và các chất lỏng khác trong đường ống, nhà máy lọc dầu và cơ sở chế biến.
Xử lý hóa chất: Van cổng được sử dụng trong các nhà máy hóa chất để kiểm soát dòng chảy của các hóa chất, dung môi và chất lỏng khác nhau trong các giai đoạn xử lý khác nhau.
Phát điện: Các nhà máy điện, cả thông thường và hạt nhân, sử dụng van cổng để kiểm soát dòng chảy của hơi nước, nước và các chất lỏng khác trong các phần khác nhau của quá trình phát điện.
Quy trình công nghiệp: Van cổng được sử dụng trong một loạt các ứng dụng công nghiệp, bao gồm sản xuất, sản xuất giấy và bột giấy, khai thác mỏ, v.v.
Công nghiệp hàng hải: Hệ thống tàu, bao gồm cấp nước, hệ thống dằn và đường nhiên liệu, sử dụng van cổng để kiểm soát dòng chảy của chất lỏng.
Hệ thống phòng cháy chữa cháy: Trong hệ thống dập lửa, van cổng được sử dụng để kiểm soát lưu lượng nước trong hệ thống phun nước và vòi chữa cháy.
Hệ thống HVAC: Hệ thống sưởi, thông gió và điều hòa không khí sử dụng van cổng để điều chỉnh lưu lượng chất lỏng sưởi ấm hoặc làm mát.
Nông nghiệp và thủy lợi: Van cổng được sử dụng trong các hệ thống tưới tiêu để kiểm soát lưu lượng nước đến các khu vực khác nhau của đất nông nghiệp.
Nhà máy xử lý nước: Là thành phần thiết yếu trong các nhà máy xử lý nước để kiểm soát dòng chảy của nước, hóa chất và các chất lỏng khác thông qua các giai đoạn xử lý khác nhau.
Khai thác mỏ: Trong hoạt động khai thác, van cổng được sử dụng để kiểm soát dòng chảy của chất lỏng và bùn trong các quy trình khác nhau, chẳng hạn như chế biến quặng và quản lý chất thải.
Ngành công nghiệp thực phẩm và đồ uống: Van được sử dụng trong ngành công nghiệp thực phẩm và đồ uống để kiểm soát dòng chảy của chất lỏng và khí trong chế biến, đóng chai và đóng gói.
Xây dựng: Được sử dụng trong các dự án xây dựng để kiểm soát tạm thời lưu lượng nước trong hệ thống ống nước trong quá trình xây dựng hoặc hoạt động bảo trì.
Cần lưu ý rằng trong khi van cổng cung cấp khả năng ngắt tuyệt vời, chúng thường không được sử dụng để điều chỉnh dòng chảy do khả năng xói mòn và hư hỏng cơ chế cổng. Đối với các ứng dụng yêu cầu kiểm soát lưu lượng tinh chỉnh, các loại van khác như van cầu, van bi và van bướm là phù hợp hơn.
.webp "Ứng dụng van cổng") |

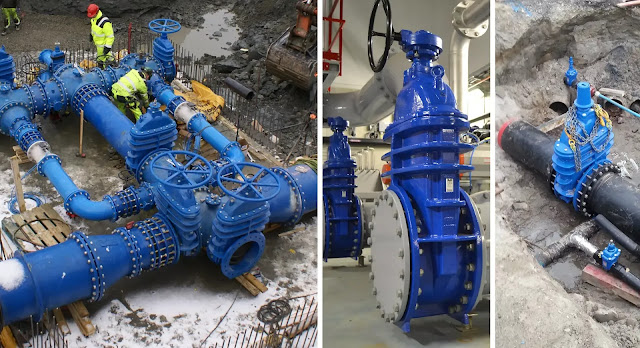

| Ứng dụng van cổng |
Các loại van cổng
Có một số loại van cổng, mỗi loại có các tính năng và ứng dụng thiết kế riêng. Các loại van cổng chính bao gồm:
Van cổng ty nổi: Trong loại này, ty van (phần kết nối với cổng) di chuyển lên xuống khi van được mở hoặc đóng. Chuyển động này cung cấp một dấu hiệu trực quan về vị trí của van. Loại này thường được sử dụng khi vị trí của van cần được xác định dễ dàng.
Van cổng ty chìm: Trong van cổng ty chìm, ty van không di chuyển rõ ràng khi van được vận hành. Thay vào đó, ty van luồn qua cổng, và một chỉ báo ren ở đầu trên của thân cây cho thấy vị trí của van. Các van này đặc biệt hữu ích trong các ứng dụng có không gian dọc hạn chế.
 |
| Van cổng ty nổi và van cổng ty chìm |
Van cổng dao: Van cổng dao được thiết kế đặc biệt cho các ứng dụng liên quan đến chất lỏng có chất rắn lơ lửng hoặc chất bán lỏng. Chúng có một cánh cổng sắc nhọn cắt qua bùn, làm cho chúng hiệu quả trong các môi trường đầy thách thức như xử lý nước thải và khai thác mỏ.
 |
| Van cổng dao |
Van cửa phai (Penstock Valve): Loại van cổng này được thiết kế đặc biệt để kiểm soát lưu lượng nước trong kênh, đập và hệ thống thủy lợi. Nó có một lỗ mở hình chữ nhật hoặc tròn lớn cho phép kiểm soát dòng chảy đáng kể.
 |
| Van cửa phai |
Mỗi loại van cổng đều có những ưu điểm và hạn chế riêng, và việc lựa chọn loại van phụ thuộc vào các yếu tố như ứng dụng, loại chất lỏng, áp suất, nhiệt độ và mức độ kiểm soát mong muốn. Điều quan trọng là chọn loại van cổng thích hợp phù hợp nhất với các yêu cầu cụ thể của ứng dụng dự định.
Ưu điểm và nhược điểm của van cổng
Van cổng cung cấp một số ưu điểm và nhược điểm dựa trên thiết kế và chức năng của chúng. Dưới đây là bảng phân tích các yếu tố sau:
Ưu điểm của van cổng
Mở và tắt toàn bộ dòng chảy: Van cổng cung cấp một đường dẫn dòng chảy đầy đủ và không bị cản trở khi mở hoàn toàn, giảm thiểu sự sụt giảm áp suất trên van. Khi đóng, chúng cung cấp khả năng tắt tuyệt vời, ngăn chặn dòng chảy một cách hiệu quả.
Niêm phong chặt chẽ: Chúng được biết đến với khả năng cung cấp một con dấu chặt chẽ, ngăn ngừa rò rỉ khi đóng hoàn toàn. Điều này làm cho chúng phù hợp với các ứng dụng không thể chấp nhận rò rỉ.
Giảm áp suất thấp: Do thiết kế của chúng, van cổng thường có áp suất giảm tối thiểu khi mở hoàn toàn, điều này có lợi cho các ứng dụng mà việc duy trì hiệu quả hệ thống là quan trọng.
Độ bền: Van cổng thường được làm từ vật liệu chắc chắn, làm cho chúng phù hợp để xử lý nhiều loại chất lỏng, bao gồm cả chất lỏng ăn mòn hoặc mài mòn.
Đường dẫn dòng chảy thẳng: Cổng di chuyển vuông góc với hướng dòng chảy, cung cấp một con đường thẳng khi mở hoàn toàn. Điều này làm giảm sự nhiễu loạn và xói mòn của các thành phần van.
Nhược điểm của van cổng
Kiểm soát lưu lượng hạn chế: Van cổng được thiết kế chủ yếu cho các vị trí mở hoàn toàn hoặc đóng hoàn toàn. Cố gắng điều chỉnh dòng chảy bằng cách mở một phần cổng có thể dẫn đến xói mòn và làm hỏng cổng và bên trong van.
Hoạt động chậm: Van có thể mất nhiều thời gian hơn để mở hoặc đóng so với các loại van khác như van bi. Thao tác chậm hơn này có thể không phù hợp với các ứng dụng yêu cầu thay đổi luồng nhanh.
Thách thức bảo trì: Trong một số trường hợp, chúng có thể gặp các vấn đề như kẹt do tích tụ trầm tích hoặc ăn mòn. Bảo trì có thể yêu cầu tháo gỡ, có thể tốn nhiều thời gian hơn so với các loại van khác.
Yêu cầu về không gian: Van cổng ty nổi có thể cần nhiều không gian thẳng đứng hơn để hoạt động do chuyển động của thân cây. Đây có thể là một hạn chế trong cài đặt hạn chế.
Dễ bị rò rỉ ở ghế phi kim loại: Van cổng với ghế phi kim loại có thể dễ bị rò rỉ theo thời gian, đặc biệt là trong môi trường hóa chất nhiệt độ cao hoặc xâm thực.
Không phù hợp cho hoạt động tần số cao: Hoạt động chậm hơn và khả năng hao mòn làm cho chúng ít phù hợp hơn cho các ứng dụng yêu cầu đóng mở thường xuyên.
Tóm lại, van cổng rất phù hợp cho các ứng dụng mà việc tắt đáng tin cậy và giảm áp suất tối thiểu là rất quan trọng. Tuy nhiên, kiểm soát lưu lượng hạn chế của chúng và những thách thức bảo trì tiềm ẩn cần được xem xét khi lựa chọn loại van cho một ứng dụng cụ thể. Điều quan trọng là phải đánh giá cẩn thận những ưu điểm và nhược điểm dựa trên các yêu cầu của hệ thống hoặc quy trình mà van sẽ được sử dụng.
 |
| Van cổng |
Chức năng van cổng
Van cổng phục vụ một số chức năng quan trọng trong các ngành công nghiệp và ứng dụng khác nhau. Dưới đây là các chức năng chính của van cổng:
Kiểm soát lưu lượng: Van cổng chủ yếu được sử dụng để kiểm soát dòng chảy của chất lỏng, cho phép chúng được mở hoàn toàn để cho phép dòng chảy không bị hạn chế hoặc đóng hoàn toàn để ngăn chặn dòng chảy hoàn toàn. Mặc dù về mặt kỹ thuật, chúng có thể được mở một phần để kiểm soát dòng chảy, nhưng điều này không được khuyến khích do thiệt hại tiềm ẩn đối với van và đặc tính dòng chảy không hiệu quả.
Cách ly: Một trong những chức năng chính của van cổng là cung cấp cách ly hoặc tắt hiệu quả. Chúng được sử dụng để cách ly các phần của đường ống hoặc hệ thống để bảo trì, sửa chữa hoặc thay thế các thành phần mà không ảnh hưởng đến toàn bộ hệ thống.
Niêm phong chặt chẽ: Van cổng được biết đến với khả năng cung cấp một con dấu chặt chẽ khi đóng hoàn toàn, ngăn ngừa rò rỉ chất lỏng. Khả năng niêm phong này đặc biệt quan trọng trong các ứng dụng mà rò rỉ có thể gây ra hậu quả về môi trường, an toàn hoặc kinh tế.
Điều chỉnh áp suất: Mặc dù không được thiết kế để điều chỉnh dòng chảy, van cổng có thể gián tiếp giúp điều chỉnh áp suất trong hệ thống. Bằng cách đóng hoàn toàn van, sự tích tụ áp suất có thể được kiểm soát hoặc ngăn chặn ở hạ lưu.
Dòng chảy thẳng: Khi mở hoàn toàn, van cổng cung cấp một đường dẫn dòng chảy thẳng với tắc nghẽn tối thiểu. Tính năng này làm giảm sự sụt giảm áp suất và nhiễu loạn, làm cho chúng phù hợp với các ứng dụng mà dòng chảy hiệu quả là rất quan trọng.
Ứng dụng áp suất cao và nhiệt độ cao: Van cổng thường được sử dụng trong các ứng dụng liên quan đến áp suất và nhiệt độ cao, nơi xây dựng chắc chắn và niêm phong chặt chẽ là cần thiết.
Cách ly chất lỏng trong các tình huống khẩn cấp: Van cổng thường được sử dụng trong các hệ thống tắt khẩn cấp. Việc đóng cửa nhanh chóng của chúng có thể nhanh chóng cô lập các phần của hệ thống để ngăn ngừa thiệt hại hoặc nguy hiểm thêm.
Linh hoạt: Chúng có thể xử lý nhiều loại chất lỏng, từ chất lỏng đến khí và thậm chí cả bùn có chứa các hạt rắn. Tính linh hoạt này làm cho chúng phù hợp với các ngành công nghiệp đa dạng như xử lý nước, dầu khí, chế biến hóa chất, v.v.
Giảm áp suất tối thiểu: Khi mở hoàn toàn, van cổng thường có áp suất giảm tối thiểu so với một số loại van khác, điều này rất quan trọng trong việc duy trì hiệu quả của hệ thống.
Hiệu suất đáng tin cậy trong môi trường khắc nghiệt: Van cổng rất phù hợp cho các ứng dụng trong môi trường khắc nghiệt hoặc ăn mòn do cấu trúc mạnh mẽ và tiềm năng cho vật liệu chống ăn mòn.
Chỉ báo vị trí van trực quan: Trong các van cổng thân tăng, chuyển động của thân cây cung cấp một dấu hiệu trực quan về vị trí của van mở hoặc đóng. Điều này có thể hữu ích cho người vận hành để nhanh chóng đánh giá trạng thái của van.
Xử lý vật liệu số lượng lớn: Trong các ngành công nghiệp như khai thác mỏ và xử lý vật liệu số lượng lớn, van cổng dao được sử dụng để kiểm soát dòng chảy của các vật liệu như bùn, bột hoặc các chất dạng hạt.
Điều quan trọng là chọn đúng loại van cổng và xem xét chức năng dự định của nó, các đặc tính của yêu cầu chất lỏng, áp suất và nhiệt độ, và các yếu tố khác cụ thể cho ứng dụng. Lắp đặt, vận hành và bảo trì đúng cách là điều cần thiết để đảm bảo van cổng thực hiện các chức năng của chúng một cách hiệu quả và đáng tin cậy.
 |
| Chức năng van cổng |
Cấu tạo van cổng
Van cổng bao gồm các thành phần khác nhau làm việc cùng nhau để kiểm soát dòng chảy của chất lỏng và cung cấp sự cô lập. Dưới đây là các bộ phận chính của van cổng điển hình:
Thân van: Vỏ ngoài chính của van, chứa các thành phần bên trong và cung cấp cấu trúc cho cụm van. Thân máy được thiết kế để phù hợp với dòng chất lỏng và chuyển động của cổng.
Nắp ca-po: Nắp ca-pô là phần trên cùng của thân van chứa thân và tuyến đóng gói. Nó cung cấp một vỏ bọc và bảo vệ cho các thành phần bên trong và cho phép truy cập để bảo trì và bảo dưỡng.
Cửa van: Cửa van là thành phần di chuyển chính của van. Đó là một tấm phẳng hoặc hình nêm có thể được nâng lên hoặc hạ xuống để kiểm soát dòng chảy. Khi được nâng lên hoàn toàn, nó cho phép chất lỏng đi qua, và khi hạ xuống hoàn toàn, nó sẽ chặn dòng chảy.
Trục van: Trục van được kết nối với cổng và kéo dài từ đỉnh van đến tay quay hoặc bộ truyền động khác được sử dụng để vận hành van. Người vận hành quay tay quay, xoay thân cây, nâng hoặc hạ cổng.
Tay quay hoặc bộ truyền động: Tay quay là người vận hành thủ công được sử dụng để xoay thân cây và điều khiển chuyển động của cổng. Trong các hệ thống tự động, các thiết bị truyền động như động cơ điện hoặc xi lanh khí nén được sử dụng để vận hành van.
Vòng đệm: Vòng đệm là bề mặt mà cổng tiếp xúc khi đóng hoàn toàn. Nó cung cấp một niêm phong chặt chẽ để ngăn chất lỏng đi qua khi van đóng.
Ách: Ách là một cấu trúc giống như giá đỡ hỗ trợ cụm nắp ca-pô và thân. Nó kết nối tay quay hoặc bộ truyền động với thân cây, truyền đầu vào của người vận hành đến cổng.
Mặt bích bắt vít: Chúng được sử dụng để kết nối van với đường ống hoặc hệ thống. Mặt bích cho phép dễ dàng lắp đặt và tháo van và cung cấp kết nối an toàn.
 |
| Cấu tạo van cổng |
Những gì cần xem xét trước khi mua một van cổng
Trước khi mua van cổng, một số yếu tố quan trọng cần được xem xét để đảm bảo rằng van sẽ đáp ứng nhu cầu cụ thể của bạn và hoạt động hiệu quả trong ứng dụng của bạn. Dưới đây là một số cân nhắc chính:
Ứng dụng và Mục đích:
Hiểu mục đích sử dụng của van. Nó là để cách ly, kiểm soát dòng chảy, hoặc cả hai? Xác định các yêu cầu cụ thể của ứng dụng của bạn.
Loại chất lỏng và khả năng tương thích:
Biết bản chất của chất lỏng sẽ đi qua van. Xem xét các yếu tố như ăn mòn, mài mòn và nhiệt độ. Chọn vật liệu tương thích với chất lỏng để tránh xuống cấp hoặc hư hỏng van.
Xếp hạng áp suất và nhiệt độ:
Xác định các điều kiện áp suất và nhiệt độ tối đa mà van sẽ gặp phải. Chọn một van có xếp hạng áp suất và nhiệt độ thích hợp để đảm bảo nó có thể xử lý các điều kiện mà không bị hỏng.
Kích thước và khả năng lưu lượng:
Chọn kích thước van phù hợp với đường kính ống và công suất dòng chảy cần thiết. Quá khổ hoặc giảm kích thước van có thể dẫn đến hoạt động không hiệu quả.
Loại van:
Chọn loại van cổng thích hợp dựa trên yêu cầu của bạn, chẳng hạn như thân tăng hoặc thân không tăng, nêm rắn hoặc nêm linh hoạt và các biến thể khác.
Yêu cầu niêm phong và rò rỉ:
Xem xét sự cần thiết của một con dấu chặt chẽ và rò rỉ tối thiểu. Van cổng được biết đến với khả năng niêm phong, nhưng nếu rò rỉ là quan trọng, hãy đảm bảo chọn van có vật liệu và thiết kế ghế phù hợp.
Hoạt động:
Quyết định xem cần vận hành thủ công hay tự động. Xem xét không gian có sẵn cho tay quay hoặc bộ truyền động, đặc biệt là ở các khu vực hạn chế.
Bảo trì và khả năng tiếp cận:
Đánh giá sự dễ dàng bảo trì và truy cập vào các thành phần bên trong để sửa chữa và thay thế. Một số van có thiết kế tạo điều kiện bảo trì.
Điều kiện môi trường:
Xem xét môi trường mà van sẽ được lắp đặt. Nó sẽ tiếp xúc với thời tiết khắc nghiệt, hóa chất hoặc các điều kiện thách thức khác? Chọn vật liệu và lớp phủ cho phù hợp.
Tiêu chuẩn và chứng nhận:
Kiểm tra xem van có đáp ứng các tiêu chuẩn và chứng nhận ngành liên quan đến ứng dụng của bạn hay không, chẳng hạn như API, ANSI, ISO hoặc các chứng nhận cụ thể theo yêu cầu của ngành của bạn.
Ngân sách và tổng chi phí sở hữu:
Mặc dù chi phí ban đầu là quan trọng, nhưng cũng nên xem xét chi phí bảo trì, sửa chữa lâu dài và thời gian ngừng hoạt động tiềm năng liên quan đến van.
Nhà cung cấp và Hỗ trợ:
Chọn một nhà cung cấp có uy tín cung cấp các sản phẩm chất lượng và cung cấp hỗ trợ khách hàng tốt. Một nhà cung cấp đáng tin cậy có thể hỗ trợ bạn với thông tin kỹ thuật, lựa chọn và dịch vụ sau bán hàng.
Quy định địa phương:
Hãy nhận biết bất kỳ quy định, mã hoặc tiêu chuẩn địa phương nào có thể ảnh hưởng đến việc lựa chọn van của bạn.
 |

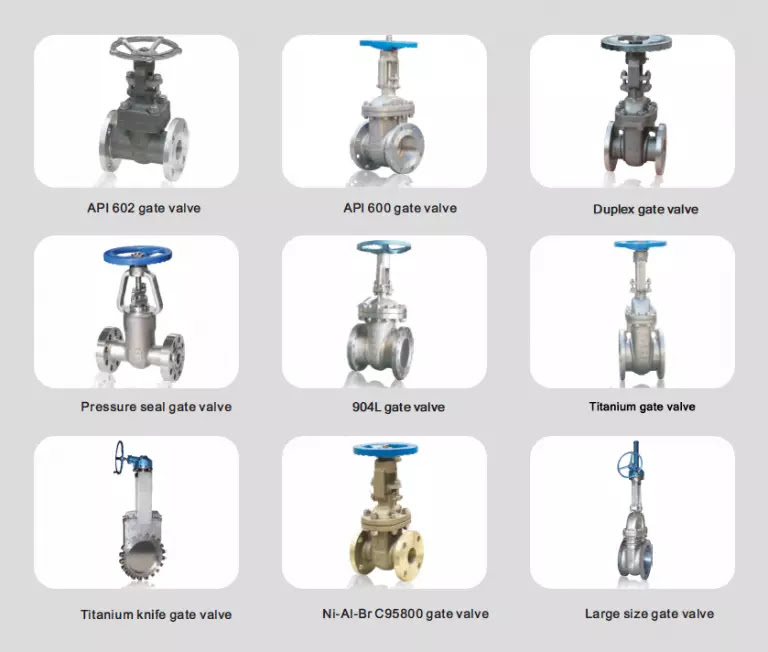

| Lựa chọn một số loại van cổng |
