Cấu trúc của van cầu
Van cầu là một loại van chuyển động tuyến tính được sử dụng để kiểm soát dòng chảy của chất lỏng qua đường ống. Nó thường được sử dụng trong các ngành công nghiệp khác nhau, bao gồm dầu khí, xử lý nước và sản xuất. Thiết kế của van cầu cho phép điều chỉnh chính xác dòng chảy và cung cấp khả năng ngắt tốt.

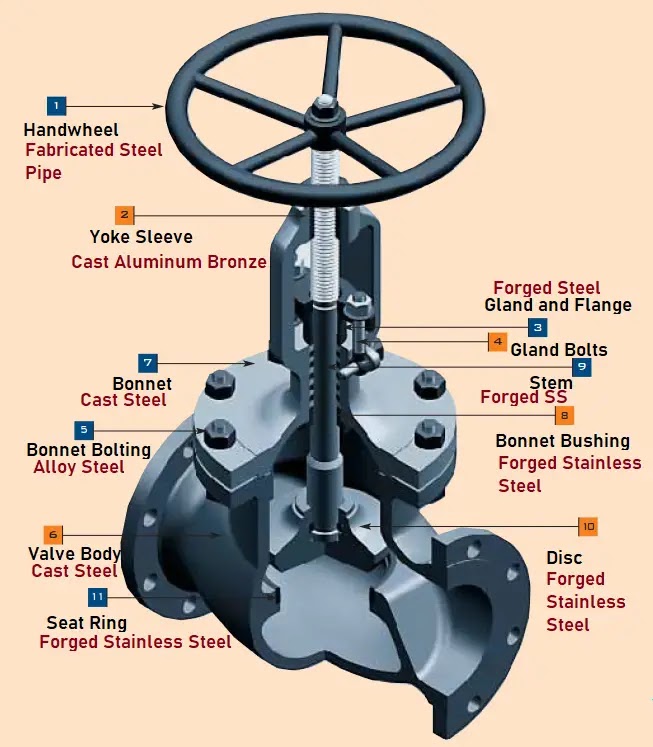

Các thành phần chính của van cầu điển hình bao gồm:
Thân van: Vỏ ngoài chính hoặc vỏ của van, thường được làm bằng gang, thép đúc, thép không gỉ hoặc các vật liệu phù hợp khác. Nó chứa tất cả các thành phần bên trong và cung cấp các điểm kết nối cho đường ống.
Nắp ca-pô: Nắp ca-pô là nắp được bắt vít hoặc vặn vào đỉnh thân van. Nó cung cấp một kết nối chắc chắn để ngăn chặn rò rỉ và cho phép truy cập vào các bộ phận bên trong của van, chẳng hạn như thân và đĩa.
Đĩa: Đây là thành phần di động của van điều khiển dòng chảy của chất lỏng. Đĩa được kết nối với thân van và có thể được nâng lên hoặc hạ xuống để điều chỉnh dòng chảy. Khi đĩa tiếp xúc với ghế, nó sẽ dừng dòng chảy hoàn toàn.
Đệm van: Là bề mặt niêm phong bên trong thân van mà đĩa tiếp xúc với nhau để cung cấp khả năng ngắt. Nó thường được làm bằng vật liệu đàn hồi như để đảm bảo một khi đĩa đóng chặt lại sẽ ngăn chặn hoàn toàn lưu chất.
Trục van: Trục van có cấu trúc giống như thanh kéo dài kết nối tay quay hoặc bộ truyền động ở đầu van với đĩa ở phía dưới. Khi tay quay hoặc bộ truyền động được xoay hoặc kích hoạt, nó làm cho trục van di chuyển đĩa lên hoặc xuống, kiểm soát dòng chảy.
Tay quay hoặc Bộ truyền động: Tay quay là cơ chế điều khiển bằng tay được sử dụng để xoay trục van và điều chỉnh vị trí của đĩa. Đối với các ứng dụng tự động, bộ truyền động được sử dụng thay vì tay quay. Thiết bị truyền động có thể là điện, khí nén cho phép van hoạt động từ xa.
 |
| Cấu trúc của van cầu |
Thiết kế cấu trúc của van cầu có ảnh hưởng như nào?
Cấu trúc của van cầu đóng một vai trò quan trọng trong hoạt động điều khiển của nó và ảnh hưởng trực tiếp đến khả năng điều chỉnh lưu lượng chất lỏng. Các đặc điểm cấu trúc chính của van cầu ảnh hưởng đến các khía cạnh khác nhau của hoạt động điều khiển của chúng, bao gồm độ chính xác điều khiển dòng chảy, khả năng điều tiết, giảm áp suất và hiệu suất ngắt. Đây là cách cấu trúc ảnh hưởng đến hoạt động điều khiển của van:
- Cơ chế điều khiển dòng chảy tuyến tính: Cơ chế chuyển động tuyến tính của van cầu, nơi đĩa di chuyển dọc theo đường trung tâm của đường dẫn dòng chảy, cho phép kiểm soát dòng chảy chính xác. Bằng cách nâng hoặc hạ đĩa, khu vực dòng chảy hiệu quả có thể được điều chỉnh, cho phép tinh chỉnh tốc độ dòng chảy. Thiết kế này đặc biệt phù hợp với các ứng dụng yêu cầu điều chế dòng chảy chính xác.
- Khả năng điều tiết: Van cầu là tuyệt vời để điều tiết hoặc kiểm soát tốc độ dòng chảy ở các vị trí khác nhau giữa mở hoàn toàn và đóng hoàn toàn. Điều khiển tốt được cung cấp bởi chuyển động tuyến tính của đĩa cho phép điều chỉnh trơn tru và dần dần tốc độ dòng chảy. Tính năng này rất cần thiết trong các ứng dụng mà những thay đổi đột ngột trong dòng chảy có thể gây gián đoạn hoặc hư hỏng.
- Giảm áp suất: Cấu trúc bên trong của van cầu, chẳng hạn như hình dạng của đĩa, thiết kế khoang, ảnh hưởng đến sự sụt giảm áp suất trên van khi nó hoạt động. Đường dẫn dòng chảy dần dần qua van làm giảm khả năng giảm áp suất cao, làm cho nó phù hợp cho các ứng dụng cần giảm thiểu chênh lệch áp suất.
- Hiệu suất đóng ngắt: Thiết kế của đĩa và đệm trong van cầu đảm bảo đóng ngắt chặt chẽ khi van được đóng hoàn toàn, cung cấp khả năng ngắt tuyệt vời. Hình dạng phẳng hoặc hình nón của đĩa, kết hợp với vật liệu đệm đàn hồi, tạo ra một sự sắp xếp niêm phong đáng tin cậy ngăn chặn bất kỳ rò rỉ đáng kể nào khi van được đóng lại.
- Hướng dòng chảy: Van cầu được thiết kế cho dòng chảy theo một hướng cụ thể, thường được biểu thị bằng một mũi tên trên thân van. Cài đặt đúng cách là rất quan trọng để đảm bảo hoạt động điều khiển tối ưu và ngăn ngừa mọi vấn đề liên quan đến áp suất.
- Tùy chọn truyền động: Cấu trúc của van cầu cho phép tích hợp dễ dàng với nhiều loại thiết bị truyền động khác nhau, chẳng hạn như thiết bị truyền động điện, khí nén. Tính linh hoạt này cho phép vận hành từ xa và tự động, đặc biệt hữu ích trong các tình huống vận hành thủ công không khả thi hoặc không thực tế.
Nhìn chung, cấu trúc của van cầu, với cơ chế kiểm soát dòng chảy tuyến tính, khả năng điều tiết, hiệu suất niêm phong tuyệt vời và khả năng tương thích với các bộ truyền động khác nhau, làm cho nó rất phù hợp cho các ứng dụng yêu cầu điều chỉnh dòng chảy chính xác và đáng tin cậy. Tuy nhiên, điều cần thiết là phải chọn đúng kích thước, loại và vật liệu của van cầu để phù hợp với các yêu cầu cụ thể của ứng dụng để vận hành điều khiển tối ưu.
