Van cầu là gì?
Van cầu là một loại van được sử dụng để kiểm soát dòng chảy của chất lỏng qua đường ống. Nó được thiết kế với một đĩa có khả năng điều khiển lên xuống và thiết kế khoang sao cho đĩa van khi đóng lại sẽ phân thành 2 khoang riêng biệt. Van hoạt động bằng cách nâng hoặc hạ đĩa để điều chỉnh dòng chảy của chất lỏng. Khi van mở hoàn toàn, đĩa được nâng lên hoàn toàn, cho phép lưu lượng tối đa. Ngược lại, khi van đóng, đĩa được ép chặt vào ghế,
Thuật ngữ "cầu" trong tên xuất phát từ hình dạng của thân van, trông giống như một quả cầu hoặc hình cầu. Thiết kế này cho phép kiểm soát chính xác tốc độ dòng chảy, làm cho van cầu phù hợp với các ứng dụng yêu cầu điều chỉnh chính xác. Chuyển động của đĩa đạt được bằng cách xoay trục van, được kết nối với đĩa, bằng tay thông qua tay quay hoặc tự động thông qua bộ truyền động điện, khí nén.
Van cầu cung cấp khả năng điều tiết tốt do đặc tính dòng chảy tuyến tính của chúng, làm cho chúng lý tưởng cho các ứng dụng cần điều chỉnh tốt tốc độ dòng chảy. Chúng thường được sử dụng trong các ngành công nghiệp khác nhau, bao gồm dầu khí, xử lý nước, sản xuất điện, xử lý hóa chất, HVAC (Hệ thống sưởi, thông gió và điều hòa không khí), v.v
Có nhiều biến thể khác nhau của van cầu, chẳng hạn như mẫu chữ T, mẫu Y và mẫu góc, mỗi loại được thiết kế để phù hợp với các ứng dụng và điều kiện dòng chảy cụ thể. Van cầu mẫu T có đường dẫn dòng chảy hình chữ T đơn giản, trong khi van cầu mẫu Y có đường dẫn dòng chảy góc khoảng 45 độ, giảm áp suất so với thiết kế mẫu chữ T. Van cầu góc, như tên cho thấy, có đầu vào và đầu ra ở một góc 90 độ, làm cho chúng phù hợp với các ứng dụng có không gian hạn chế.
Tóm lại, van cầu là một van được sử dụng rộng rãi cung cấp kiểm soát dòng chảy chính xác bằng cách sử dụng đĩa di động để điều chỉnh lưu lượng chất lỏng. Thiết kế và các biến thể của nó làm cho nó phù hợp với các ứng dụng công nghiệp khác nhau, nơi cần điều chỉnh và điều chỉnh chính xác.

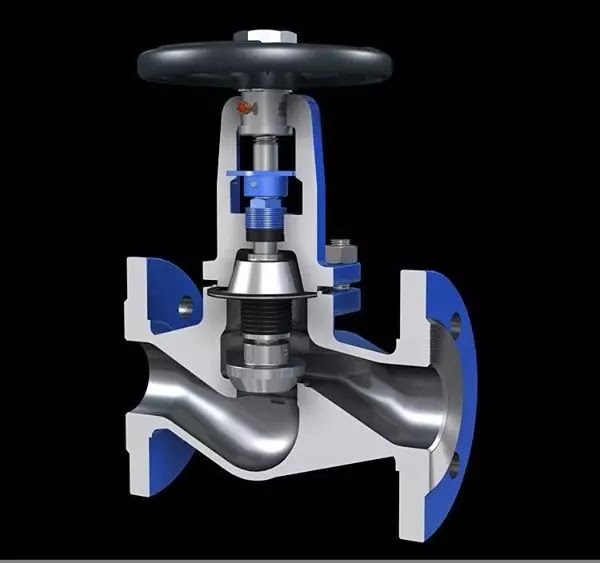

.webp "Van cầu") |
| Van cầu |
Chức năng của van cầu
Các chức năng chính của van cầu là kiểm soát, điều chỉnh và ngăn chặn dòng chảy của chất lỏng trong đường ống. Các van này cung cấp một số chức năng quan trọng, làm cho chúng phù hợp với các ứng dụng công nghiệp khác nhau. Dưới đây là các chức năng chính của van cầu:
Điều chỉnh lưu lượng: Một trong những chức năng chính của van cầu là điều chỉnh tốc độ dòng chảy của chất lỏng. Bằng cách điều chỉnh vị trí của đĩa van, người vận hành có thể kiểm soát dòng chảy của chất lỏng đi qua van. Khả năng tinh chỉnh dòng chảy này làm cho van cầu trở nên lý tưởng cho các ứng dụng yêu cầu kiểm soát dòng chảy chính xác.
Điều tiết: Van cầu rất phù hợp cho mục đích điều tiết, bao gồm điều chỉnh độ mở của van để đạt được tốc độ dòng chảy mong muốn. Các đặc tính dòng chảy tuyến tính của van cầu cho phép điều chỉnh trơn tru và liên tục, làm cho chúng hiệu quả để xử lý các điều kiện dòng chảy khác nhau.
Điều khiển đóng ngắt: Van cầu có thể đóng vai trò là van đóng ngắt đáng tin cậy, cho phép chặn hoàn toàn dòng chất lỏng khi đóng hoàn toàn. Chức năng này rất quan trọng khi chất lỏng cần được cách ly với một phần cụ thể của đường ống hoặc hệ thống.
Điều chỉnh áp suất: Trong một số ứng dụng, van cầu có thể được sử dụng để điều chỉnh áp suất trong một hệ thống. Bằng cách kiểm soát tốc độ dòng chảy, chúng có thể giúp duy trì mức áp suất mong muốn ở hạ lưu, ngăn ngừa áp suất tăng hoặc giảm có khả năng làm hỏng hệ thống hoặc thiết bị.
Giảm chấn búa nước: Thiết kế của van cầu cho phép thay đổi dần hướng dòng chảy, có thể giúp làm giảm hiệu ứng búa nước trong hệ thống đường ống. Búa nước là một sự gia tăng áp suất xảy ra khi dòng chất lỏng đột ngột dừng lại hoặc chuyển hướng, và van cầu có thể giảm thiểu vấn đề này do hành động điều tiết dần dần của chúng.
Tính linh hoạt: Van cầu rất linh hoạt và có thể xử lý nhiều loại chất lỏng, bao gồm chất lỏng, khí và hơi nước. Tính linh hoạt này, cùng với khả năng xử lý các tốc độ dòng chảy khác nhau, làm cho chúng phù hợp để sử dụng trong các ngành công nghiệp và ứng dụng đa dạng.
Niêm phong đáng tin cậy: Thiết kế của van cầu cung cấp một cơ chế niêm phong đáng tin cậy khi van được đóng lại.
Hoạt động tự động: Nhiều van cầu có thể được trang bị bộ truyền động, cho phép vận hành tự động và tích hợp vào các hệ thống điều khiển phức tạp. Van cầu tự động cho phép điều khiển từ xa và có thể được sử dụng trong các quy trình công nghiệp nơi hoạt động thủ công là không thực tế.
Tóm lại, van cầu phục vụ các chức năng thiết yếu trong các hệ thống kiểm soát chất lỏng, bao gồm điều chỉnh dòng chảy, điều tiết, điều khiển bật-tắt, điều chỉnh áp suất và giảm xóc búa nước. Độ tin cậy, tính linh hoạt và kiểm soát chính xác của chúng làm cho chúng trở thành lựa chọn phổ biến trong các ngành công nghiệp khác nhau để quản lý dòng chất lỏng trong đường ống và quy trình.
 |
| Chức năng van cầu |
Khái quát về một số loại van cầu

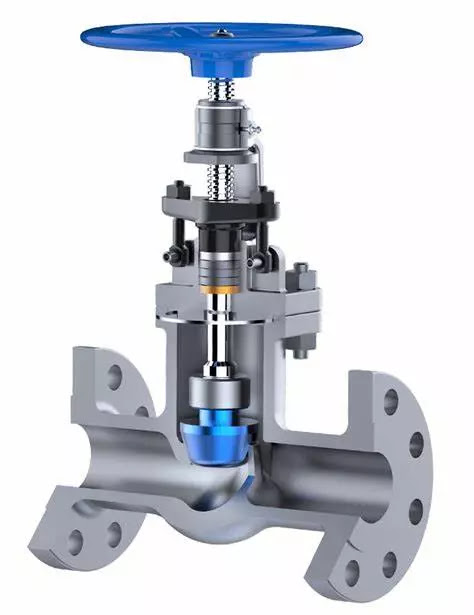

Van cầu chữ T
Van cầu mẫu T được đặt tên từ hình dạng của đường dẫn dòng chảy của nó, tạo thành chữ "T". Trong thiết kế này, đầu vào và đầu ra thẳng hàng với nhau, làm cho nó trở thành dạng đơn giản nhất của van cầu. Nó cung cấp kiểm soát dòng chảy tốt và thường được sử dụng trong các ứng dụng mong muốn dòng chảy thẳng và không gian không phải là yếu tố hạn chế. |
| Van cầu chữ T |
Van cầu chữ Y
Van cầu mẫu Y là một cải tiến so với thiết kế mẫu chữ T. Trong loại này, đường dẫn dòng chảy được thiết kế góc khoảng 45 độ so với trục dọc. Thiết kế mẫu chữ Y giúp giảm áp suất giảm trên van so với mẫu chữ T, làm cho nó phù hợp với các ứng dụng áp suất cao. Đường dẫn dòng chảy góc cạnh cũng giảm thiểu xói mòn và mài mòn trên ghế van và đĩa, kéo dài tuổi thọ của van. |
| Van cầu chữ Y |
Van cầu góc
Van cầu góc có cổng vào và cổng ra ở một góc (thường là 90 độ) với nhau. Cấu hình góc cạnh cho phép thay đổi hướng của dòng chất lỏng, làm cho chúng hữu ích trong các ứng dụng có không gian hạn chế hoặc khi đường dẫn dòng chảy cần thay đổi hướng. Những van này đặc biệt có lợi cho việc lắp đặt nơi căn chỉnh đường ống là thách thức.Mỗi loại van cầu cung cấp những ưu điểm cụ thể và được lựa chọn dựa trên các yêu cầu của ứng dụng và đặc tính của hệ thống. Các yếu tố như xếp hạng áp suất, tốc độ dòng chảy, giới hạn không gian và hướng dòng chảy đóng một vai trò trong việc xác định loại van cầu nào phù hợp nhất cho một cài đặt cụ thể. |
| Van cầu góc |
Ứng dụng của van cầu
Van cầu tìm thấy nhiều ứng dụng trong các ngành công nghiệp khác nhau, nơi yêu cầu khả năng kiểm soát dòng chảy, điều chỉnh và ngắt chính xác. Một số ứng dụng phổ biến của van cầu bao gồm:- Hệ thống nước và nước thải: Van cầu được sử dụng rộng rãi trong các nhà máy xử lý nước và hệ thống phân phối để điều chỉnh lưu lượng nước và kiểm soát áp lực nước. Chúng cũng được sử dụng trong các quy trình xử lý nước thải để quản lý dòng chảy của nước thải và kiểm soát sự di chuyển của nước thải.
- Phát điện: Trong các nhà máy điện, van cầu được sử dụng trong các hệ thống hơi nước để kiểm soát dòng hơi đến tuabin, bình ngưng và các thiết bị khác. Chúng rất cần thiết để duy trì lưu lượng hơi và áp suất thích hợp trong các quy trình phát điện.
- Ngành công nghiệp dầu khí: Van cầu đóng một vai trò quan trọng trong ngành dầu khí để kiểm soát dòng chảy của dầu thô, khí đốt tự nhiên và các sản phẩm dầu mỏ khác nhau. Chúng được sử dụng trong đường ống, nhà máy lọc dầu, giàn khoan ngoài khơi và các cơ sở lắp đặt khác.
- HVAC (Hệ thống sưởi, thông gió và điều hòa không khí): Van cầu thường được sử dụng trong các hệ thống sưởi ấm và làm mát để điều chỉnh dòng nước nóng hoặc lạnh. Chúng giúp kiểm soát nhiệt độ trong các tòa nhà và cơ sở công nghiệp.
- Xử lý hóa chất: Trong các nhà máy hóa chất, van cầu được sử dụng để kiểm soát dòng chảy của các hóa chất và chất lỏng khác nhau trong các giai đoạn khác nhau của quá trình sản xuất. Chúng thích hợp để xử lý các vật liệu ăn mòn và mài mòn do thiết kế mạnh mẽ và khả năng niêm phong của chúng.
- Hệ thống nồi hơi: Van cầu được sử dụng trong các hệ thống nồi hơi để điều chỉnh lưu lượng hơi nước hoặc nước nóng và duy trì áp suất mong muốn trong lò hơi.
- Công nghiệp dược phẩm: Trong các quy trình dược phẩm, nơi kiểm soát chính xác dòng chất lỏng là rất quan trọng, van cầu được sử dụng để điều chỉnh dòng chảy của chất lỏng và khí.
- Công nghiệp giấy và bột giấy: Van cầu được sử dụng trong ngành công nghiệp giấy và bột giấy để kiểm soát dòng chảy của hóa chất, nước và hơi nước trong quá trình sản xuất giấy.
- Ứng dụng hàng hải: Van cầu được tìm thấy trong các hệ thống hàng hải, chẳng hạn như đường ống trên tàu, để kiểm soát dòng chảy của nước, nhiên liệu và các chất lỏng khác trên tàu.
- Ngành công nghiệp thực phẩm và đồ uống: Trong chế biến thực phẩm và sản xuất đồ uống, van cầu được sử dụng để quản lý dòng chảy của các thành phần, hơi nước và các chất lỏng khác.
 |
| Ứng dụng van cầu |
