Tại sao cần phải định hướng lắp đặt van cầu?
Van cầu là một loại van điều khiển, là loại van điều khiển lưu chất, điều tiết lưu lượng chất lỏng trong đường ống. Loại van này có khả năng điều tiết lưu lượng rất tốt, tuy nhiên do thiết kế của van, nên để đảm bảo hoạt động tốt nhất cần lưu ý đến quá trình lắp đặt van, hướng lắp đặt van. Một số lý do cần phải định hướng lắp đặt van cầu:
1. Kiểm soát dòng chất lỏng/khí: Van cầu được thiết kế để kiểm soát dòng chất lỏng hoặc khí thông qua hệ thống ống dẫn. Việc lắp đặt đúng hướng đảm bảo rằng chất lỏng hoặc khí có thể được kiểm soát một cách chính xác và hiệu quả.
2. Tránh rò rỉ: Van cầu hoạt động bằng cách nâng hạ một đĩa chắn vào vị trí để kiểm soát dòng chất. Nếu van cầu được lắp đặt sai hướng, có thể gây ra rò rỉ chất lỏng hoặc khí qua khe hở giữa đĩa chắn và bề mặt của van, ảnh hưởng đến khả năng kiểm soát dòng.
3. Tránh tạo cặn bã: Lắp đặt van cầu đúng hướng giúp tránh tạo cặn bã hoặc cặn tích tụ trong van. Khi van được lắp đặt với phần lỗ vào dưới, cặn có thể dễ dàng rơi vào phần lỗ và gây tắc nghẽn hoặc ảnh hưởng đến hoạt động của van.
4. Dễ dàng vận hành và bảo trì: Định hướng lắp đặt đúng cách giúp việc vận hành và bảo trì van cầu trở nên dễ dàng hơn. Việc truy cập vào van để thực hiện các thao tác vận hành và bảo trì có thể được thực hiện một cách thuận tiện.
5. Tuân thủ chuẩn an toàn: Trong nhiều ngành công nghiệp, có các chuẩn an toàn và quy định về việc lắp đặt van. Định hướng lắp đặt van cầu theo các chuẩn này đảm bảo rằng hệ thống hoạt động một cách an toàn và tuân thủ các quy định liên quan.
 |

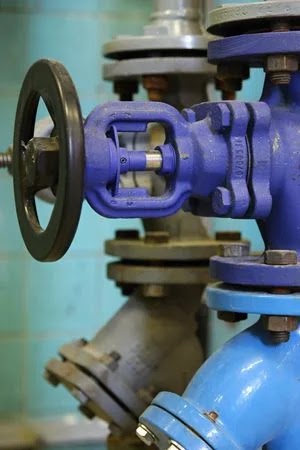

| Lắp đặt van cầu |
Một số lưu ý về hướng lắp đặt van cầu
Cài đặt dọc:
Trong hầu hết các trường hợp, van cầu được lắp đặt với trục van của chúng ở vị trí thẳng đứng.
Đầu vào van phải ở dưới cùng và đầu ra ở trên cùng. Điều này cho phép kiểm soát dòng chảy hiệu quả.
Định hướng này giúp ngăn chặn sự tích tụ của các mảnh vụn hoặc trầm tích ở đáy van, có thể ảnh hưởng đến hiệu suất của van.
Cài đặt ngang:
Van cầu cũng có thể lắp đặt ngang, nhưng nó ít phổ biến hơn.
Nếu được lắp đặt theo chiều ngang, thân van vẫn phải được định hướng theo chiều dọc.
Các kết nối đầu vào và đầu ra phải nằm ngang, và thân van phải được hỗ trợ đúng cách để tránh ứng suất quá mức trên đường ống.
Hướng dòng chảy:
Luôn đảm bảo rằng hướng dòng chảy được chỉ định trên thân van khớp với hướng dòng chảy thực tế trong đường ống.
Mũi tên hoặc dấu trên thân van cho biết hướng của dòng chất lỏng.
Tiếp cận:
Lắp đặt van cầu theo cách cho phép dễ dàng truy cập để vận hành, bảo trì và sửa chữa.
Xem xét vị trí của van liên quan đến các thiết bị, đường ống và cấu trúc khác để đảm bảo rằng nó có thể dễ dàng vận hành và bảo dưỡng.
 |
| Van cầu lắp đặt dọc |
Làm thế nào để xác định hướng lắp đặt của van cầu?
Để xác định hướng lắp đặt chính xác của van cầu, bạn cần tuân theo các bước sau đây:
1. Xem hướng mũi tên trên thân van: Hầu hết các van cầu đều có một mũi tên hoặc đánh dấu trên thân van để chỉ hướng dòng chất lỏng hoặc khí. Mũi tên này thường chỉ rõ hướng chất lỏng hoặc khí sẽ chảy qua van.
2. Kiểm tra tài liệu hướng dẫn: Hãy tham khảo tài liệu hướng dẫn và thông số kỹ thuật từ nhà sản xuất. Thông thường, trong tài liệu này sẽ có hình vẽ minh họa và mô tả cụ thể về cách lắp đặt van cầu đúng hướng.
3. Liên hệ các chuyên gia hoặc kỹ sư: Nếu bạn không chắc chắn về cách xác định hướng lắp đặt, hãy tư vấn với các chuyên gia hoặc kỹ sư có kinh nghiệm trong lĩnh vực thiết kế và lắp đặt hệ thống đường ống. Họ có thể cung cấp thông tin chi tiết và hướng dẫn bạn cách lắp đặt đúng hướng.
4. Xem thiết kế hệ thống: Xem xét thiết kế toàn bộ hệ thống đường ống để xác định cách chất lỏng hoặc khí sẽ di chuyển qua van cầu. Điều này đặc biệt quan trọng nếu bạn có một hệ thống phức tạp với nhiều đường ống và van.
5. Thử nghiệm trước khi vận hành: Trước khi đưa van cầu vào hoạt động chính, bạn có thể thực hiện một thử nghiệm nhỏ để đảm bảo rằng chất lỏng hoặc khí chảy qua van theo đúng hướng. Điều này có thể giúp tránh tình trạng rò rỉ hoặc hoạt động không hiệu quả sau khi hệ thống đã hoạt động.
 |

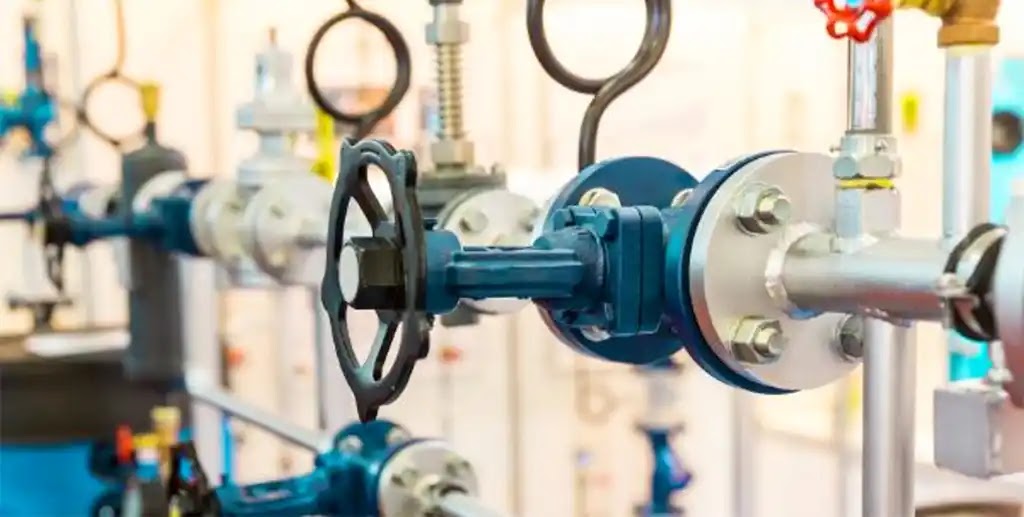

| Cách xác định hướng lắp đặt van cầu |
