Lắp đặt van bướm là gì?
Lắp đặt van bướm là quá trình gắn kết và cấu hình van bướm vào hệ thống đường ống hoặc hệ thống dẫn dòng chất lỏng hoặc khí để kiểm soát dòng chất thông qua đường ống. Van bướm là một loại van hoạt động dựa trên việc xoay đĩa van quanh trục của nó để mở hoặc đóng cửa van và điều chỉnh lưu lượng chất lỏng hoặc khí trong hệ thống.
Quá trình lắp đặt van bướm đòi hỏi sự cẩn thận và kiến thức về cách cấu hình và kết nối các thành phần để đảm bảo van bướm hoạt động chính xác và an toàn. Lắp đặt van bướm thường bao gồm các bước như chọn vị trí lắp đặt, chuẩn bị đường ống, gắn kết van bướm với ống, kiểm tra khít kín, kết nối các thiết bị điều khiển (nếu có), kiểm tra hoạt động và đảm bảo an toàn.
Van bướm thường được sử dụng trong nhiều ngành công nghiệp như dầu khí, xử lý nước, hóa chất, thực phẩm và đóng tàu để điều chỉnh lưu lượng chất lỏng hoặc khí trong các hệ thống ống và đảm bảo hiệu suất tối ưu của hệ thống.
 |
| Lắp đặt van bướm |
Một số công cụ cần thiết khi lắp đặt van bướm
Khi lắp đặt van bướm, bạn cần chuẩn bị một loạt các công cụ và thiết bị để thực hiện công việc một cách chính xác và hiệu quả. Dưới đây là danh sách các công cụ và thiết bị cần thiết:
Bộ công cụ cơ bản:
Bộ tua vít, bộ đá lọc, bộ đèn pin, dụng cụ cắt, v.v.
Cờ lê và ống chạy:
Cờ lê cố định để tháo lắp ốc và bu lông.
Ống chạy giúp tăng cường đòn lực và giảm lực cần đặt vào để tháo hoặc đặt ốc và bu lông.
Dao và dụng cụ cắt:
Dao cắt ống để cắt và điều chỉnh kích thước ống nối.
Kéo cắt để cắt dây cáp hoặc các vật liệu khác cần thiết.
Thước, đo lường và mực dầu:
Thước đo và thước thủy để đo và kiểm tra kích thước, vị trí và khoảng cách.
Mực dầu giúp đánh dấu và xác định vị trí cần cắt và kết nối.
Dụng cụ định vị và làm mịn:
Dụng cụ định vị giúp xác định vị trí chính xác cho các đường ống và các thành phần liên quan.
Dụng cụ làm mịn giúp làm sạch và chuẩn bị bề mặt để dễ dàng gắn kết và đảm bảo khít kín.
Gioăng và vật liệu cách nhiệt:
Gioăng làm từ cao su hoặc vật liệu khác giúp đảm bảo khít kín giữa van bướm và các bộ phận liên quan.
Vật liệu cách nhiệt giúp bảo vệ van bướm khỏi nhiệt độ cao hoặc thay đổi nhiệt độ đột ngột.
Cáp điện và kết nối điện:
Nếu van bướm có khả năng điều khiển điện tử, bạn cần cáp điện và kết nối để kết nối van với hệ thống điều khiển.
Gia công và hàn:
Dụng cụ gia công và hàn nếu cần thực hiện việc cắt, đục, hàn hoặc gia công các bộ phận trong quá trình lắp đặt.
Lưu ý rằng danh sách này có thể thay đổi tùy theo loại van bướm, loại hệ thống và yêu cầu cụ thể của công việc lắp đặt. Trước khi bắt đầu, luôn kiểm tra hướng dẫn của nhà sản xuất và đảm bảo bạn đã chuẩn bị đầy đủ các công cụ và thiết bị cần thiết.
.webp "Lắp đặt van bướm") |
| Lắp đặt van bướm |
Những lưu ý khi lắp đặt van bướm
Lắp đặt van bướm đòi hỏi thực hiện đúng cách để đảm bảo hiệu suất và an toàn của hệ thống. Dưới đây là một số lưu ý quan trọng khi lắp đặt van bướm:
Chọn loại van phù hợp: Đảm bảo rằng bạn đã chọn loại van bướm phù hợp với yêu cầu của hệ thống. Cân nhắc các yếu tố như loại chất lỏng/khí, áp suất, nhiệt độ, kích thước và điều kiện làm việc.
Kiểm tra van trước khi lắp đặt: Trước khi bắt đầu lắp đặt, kiểm tra kỹ lưỡng van bướm để đảm bảo rằng nó không bị hỏng hóc, nứt vỡ hoặc có các vết xuống cấp nghiêm trọng.
Thực hiện lắp đặt theo hướng dẫn: Luôn tuân theo hướng dẫn của nhà sản xuất khi lắp đặt van bướm. Mỗi loại van có thể có các yêu cầu lắp đặt cụ thể, và không tuân thủ có thể dẫn đến vấn đề hoạt động hoặc an toàn.
Kiểm tra và chuẩn bị đường ống: Trước khi lắp đặt, đảm bảo rằng đường ống đã được làm sạch và không có cặn bẩn hoặc tạp chất. Cắt và chuẩn bị ống nối theo kích thước và thông số của van bướm.
Kiểm tra khít kín: Trước khi kết nối van với đường ống, kiểm tra kỹ lưỡng để đảm bảo rằng các bộ phận khít kín như gioăng đã được đặt đúng vị trí. Điều này giúp ngăn chất lỏng hoặc khí rò rỉ.
Vị trí lắp đặt: Xác định vị trí lắp đặt sao cho van bướm hoạt động một cách hiệu quả và có thể được tiếp cận để thao tác và bảo trì sau này.
Kiểm tra hoạt động: Sau khi lắp đặt, thực hiện các kiểm tra thử nghiệm để đảm bảo rằng van mở và đóng một cách mượt mà, không gặp trục trặc và không có vết rò rỉ.
Kết nối điều khiển (nếu cần): Nếu van bướm được điều khiển tự động, đảm bảo kết nối các thiết bị điều khiển một cách đúng đắn và kiểm tra tích hợp hoạt động.
Bảo trì và kiểm tra định kỳ: Sau khi lắp đặt, thực hiện bảo trì định kỳ để đảm bảo van bướm vẫn hoạt động tốt và an toàn theo thời gian.
Tuân thủ quy định an toàn: Luôn tuân thủ các quy định và tiêu chuẩn an toàn khi lắp đặt và làm việc với các hệ thống liên quan đến van bướm.
Lưu ý rằng việc lắp đặt van bướm có thể phức tạp và yêu cầu kiến thức kỹ thuật. Nếu bạn không tự tin, hãy tìm kiếm sự hỗ trợ từ các chuyên gia hoặc nhà sản xuất van bướm để đảm bảo công việc được thực hiện đúng cách và an toàn.
 |
| Lưu ý khi lắp đặt van bướm |

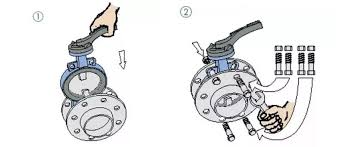

Các bước lắp đặt van bướm
Dưới đây là các bước cơ bản để lắp đặt van bướm:
1. Chuẩn bị và kiểm tra thiết bị:
Xác định loại van bướm cần lắp đặt.
Kiểm tra kỹ lưỡng van bướm để đảm bảo không có hỏng hóc hay vết nứt trước khi lắp đặt.
2. Xác định vị trí lắp đặt:
Xác định vị trí lắp đặt van bướm trên đường ống hoặc hệ thống.
Đảm bảo rằng vị trí lắp đặt đủ khoảng trống cho việc tháo lắp và bảo trì sau này.
3. Chuẩn bị đường ống:
Đảm bảo đường ống được làm sạch và không có cặn bẩn hoặc tạp chất.
Đảm bảo các đường ống kết nối được cắt và chuẩn bị phù hợp với van bướm.
4. Lắp đặt van bướm:
Đặt van bướm vào vị trí lắp đặt và đảm bảo rằng trục xoay của van nằm theo hướng chính xác.
Sử dụng đai ốc, gioăng và bộ bát ốc để gắn kết van với các đường ống.
5. Kiểm tra khít kín và điều chỉnh:
Kiểm tra kỹ lưỡng để đảm bảo van bướm đã được lắp đặt chính xác và không có vết rò rỉ.
Hiệu chỉnh van bướm nếu cần để đảm bảo hoạt động mượt mà và không gặp trở ngại.
6. Kết nối điều khiển (nếu cần):
Nếu van bướm được điều khiển bằng cách sử dụng thiết bị điều khiển tự động, hãy kết nối van với hệ thống điều khiển.
7. Kiểm tra hoạt động:
Thực hiện các kiểm tra thử nghiệm để đảm bảo van bướm hoạt động đúng cách.
Đảm bảo rằng van mở và đóng dễ dàng và không gặp vấn đề gì.
8. Đảm bảo an toàn:
Đảm bảo rằng các thiết bị và ống xung quanh van bướm được lắp đặt một cách an toàn và đúng cách để tránh tai nạn và sự cố.
 |
| Các bước lắp đặt van bướm |
