Các bước lựa chọn van cổng
Xác định ứng dụng và yêu cầu
Xác định mục đích sử dụng của van cổng: hệ thống nước, hệ thống dầu khí, hóa chất,…
Xác định loại chất lỏng/khí sẽ được điều khiển bởi van.
Định rõ áp suất tối đa, nhiệt độ tối đa và lưu lượng dự kiến trong hệ thống.
Chọn chất liệu
Dựa trên tính chất của chất lỏng/khí, chọn chất liệu cho van cổng (thép không gỉ, gang, đồng, nhựa, hợp kim,...).
Đảm bảo chất liệu được chọn có khả năng chống ăn mòn và chịu nhiệt độ, áp suất theo yêu cầu.
Xác định kích thước
Xác định đường kính ống và lưu lượng dự kiến để lựa chọn kích thước van cổng phù hợp.
Kiểm tra bảng dữ liệu của nhà sản xuất để chọn kích thước thích hợp nhất.
Chọn loại van cổng
Van cổng bánh lăn: phù hợp cho lưu lượng lớn, hoạt động nhanh chóng.
Van cổng bít: dễ điều chỉnh lưu lượng, phù hợp cho lưu lượng nhỏ.
Kiểu kết nối
Chọn kiểu kết nối phù hợp với hệ thống của bạn (ren, mặt bích, hàn, kết nối ráp).
Yêu cầu an toàn và điều khiển
Xem xét nếu cần các tính năng an toàn như khóa an toàn, van giảm áp, van xả, van bảo vệ quá tải.
Xác định cách điều khiển van (tay quay, điện, khí nén, thủy lực,…).
Thương hiệu và nhà sản xuất
Chọn sản phẩm từ những thương hiệu có uy tín trong ngành van cổng và được công nhận bởi các tiêu chuẩn an toàn.
Khả năng bảo trì và sửa chữa
Xem xét khả năng bảo trì và sửa chữa của van cổng để đảm bảo hiệu suất lâu dài của hệ thống.
Chi phí và ngân sách
Xem xét về ngân sách của bạn, tuy nhiên đừng hi sinh chất lượng và an toàn vì giá cả.
 |
| Một số loại van cổng |
Vì sao cần phải lưu ý đến việc lựa chọn van cổng
Quá trình lựa chọn van cổng là vô cùng quan trọng vì nó ảnh hưởng trực tiếp đến hiệu suất và an toàn của hệ thống đường ống. Dưới đây là một số lý do vì sao công đoạn lựa chọn van cổng quan trọng:
Hiệu suất hệ thống: Van cổng đóng mở lưu lượng chất lỏng hoặc khí trong hệ thống. Nếu chọn sai loại van hoặc không lựa chọn đúng thông số kỹ thuật, hiệu suất toàn bộ hệ thống có thể bị giảm đi. Một van cổng không phù hợp có thể gây ra sự cản trở lưu lượng, sự rò rỉ hoặc thậm chí là hỏng hóc trong quá trình hoạt động.
An toàn: Hệ thống đường ống thường phải hoạt động trong điều kiện áp suất và nhiệt độ biến đổi. Nếu không chọn được van cổng phù hợp với yêu cầu của hệ thống, có thể xảy ra vụ nổ, rò rỉ, hoặc các tình huống nguy hiểm khác có thể gây hại cho cả con người và môi trường.
Tuổi thọ và bảo trì: Van cổng được thiết kế để hoạt động trong thời gian dài. Một lựa chọn không đúng có thể dẫn đến việc hỏng hóc sớm, yêu cầu thường xuyên bảo trì, sửa chữa, hoặc thậm chí thay thế. Điều này có thể gây tốn kém về thời gian và tiền bạc.
Tiết kiệm năng lượng và tài nguyên: Một van cổng không phù hợp có thể tạo ra sự cản trở trong lưu lượng, dẫn đến tăng áp suất và tiêu thụ năng lượng. Lựa chọn đúng van cổng có thể giúp hệ thống hoạt động hiệu quả hơn và tiết kiệm năng lượng.
Thích ứng với môi trường: Các môi trường khác nhau đòi hỏi các loại van cổng khác nhau. Ví dụ, trong các ứng dụng hóa chất, van cổng cần phải chịu được tác động của hóa chất ăn mòn. Lựa chọn không đúng có thể dẫn đến tình huống nguy hiểm.
Yêu cầu của hệ thống: Mỗi hệ thống đường ống có các yêu cầu đặc biệt riêng, bao gồm áp suất, nhiệt độ, lưu lượng và tính chất chất lỏng/khí. Lựa chọn van cổng phù hợp giúp đảm bảo hệ thống hoạt động ổn định và an toàn.
Tóm lại, công đoạn lựa chọn van cổng không chỉ ảnh hưởng đến hiệu suất hệ thống mà còn đảm bảo an toàn và bền vững của toàn bộ quá trình vận hành.
 |
| Lưu ý khi lựa chọn van cổng |
Lựa chọn van cổng theo loại van cổng
Phân tích lựa chọn van cổng theo từng loại van cổng giúp bạn hiểu rõ hơn về tính chất, ưu điểm và hạn chế của từng loại, từ đó có thể lựa chọn loại phù hợp nhất cho ứng dụng của mình. Dưới đây là một phân tích dựa trên hai loại phổ biến là van cổng ty nổi và van cổng ty chìm:
Van cổng ty nổi:
Ưu điểm:
Dễ dàng nhận biết trạng thái mở/đóng thông qua vị trí của thân van và chốt van.
Có thể kiểm tra được chiều cao mở/đóng của van.
Thích hợp cho các ứng dụng yêu cầu kiểm soát lưu lượng lớn.
Cơ cấu bánh lăn giúp việc đóng mở dễ dàng, ngay cả khi áp suất cao.
Hạn chế:
Chi phí sản xuất và bảo trì thường cao hơn so với loại van cổng bít.
Cơ cấu bánh lăn có thể dễ bị ảnh hưởng bởi bụi bẩn, cặn bã và tình trạng môi trường.
 |
| Van cổng ty nổi |
Van cổng ty chìm:
Ưu điểm:
Cơ cấu đơn giản, dễ bảo trì và sửa chữa.
Phù hợp cho các ứng dụng yêu cầu kiểm soát lưu lượng nhỏ và trung bình.
Không cần nhiều không gian theo chiều dọc cho việc đóng mở.
Hạn chế:
Khó nhận biết trạng thái mở/đóng khi không có cơ cấu bánh lăn, đặc biệt trong không gian hạn chế.
Không thể kiểm tra tình trạng mở/đóng của van từ bên ngoài.
 |
| Van cổng ty chìm |
Quyết định lựa chọn một trong hai loại van cổng trên còn phụ thuộc vào các yếu tố cụ thể của hệ thống của bạn:
Nếu bạn cần kiểm soát lưu lượng lớn, có không gian đủ và có ngân sách cho việc bảo trì và sản xuất cao, van cổng ty nổi có thể là sự lựa chọn tốt.
Nếu bạn ưu tiên tính đơn giản, hiệu suất ổn định cho ứng dụng kiểm soát lưu lượng nhỏ và không gian hạn chế, van cổng ty chìm có thể phù hợp hơn.
Trong mọi trường hợp, việc tư vấn với các chuyên gia hoặc kỹ sư có kinh nghiệm trong ngành van cổng là quan trọng để đảm bảo bạn chọn loại van phù hợp nhất với yêu cầu cụ thể của hệ thống.
Lựa chọn van bướm dựa vào vật liệu cấu tạo
Lựa chọn van cổng theo chất liệu cũng là một phần quan trọng để đảm bảo tính bền vững và hiệu suất của hệ thống. Dưới đây là phân tích lựa chọn van cổng dựa trên chất liệu:
Thép Carbon (Carbon Steel):
Ưu điểm: Thép carbon thường có độ bền cao và phù hợp với nhiều ứng dụng trong các môi trường không quá ăn mòn.
Hạn chế: Thép carbon dễ bị ăn mòn trong môi trường có hàm lượng ẩm cao hoặc chứa các chất hóa học ăn mòn.
 |
| Van cổng thép |
Thép không gỉ (Stainless Steel):
Ưu điểm: Thép không gỉ có khả năng chịu ăn mòn cao, thích hợp cho các ứng dụng có chất lỏng/khí ăn mòn hoặc yêu cầu vệ sinh.
Hạn chế: Thép không gỉ có giá đắt hơn các loại chất liệu khác và không phải lúc nào cũng cần thiết cho mọi ứng dụng.
 |
| Van cổng inox |
Đồng (Brass / Bronze):
Ưu điểm: Đồng có khả năng chống ăn mòn tốt, phù hợp cho nhiều ứng dụng trong ngành nước và dầu khí.
Hạn chế: Đồng thường không phù hợp cho các ứng dụng chứa các hợp chất hóa học mạnh.
 |
| Van cổng đồng |
Nhựa (Plastic):
Ưu điểm: Nhựa nhẹ, chống ăn mòn, phù hợp cho nhiều ứng dụng trong ngành hóa chất và xử lý nước.
Hạn chế: Nhựa không thích hợp cho các ứng dụng cần chịu áp suất và nhiệt độ cao.
Hợp kim (Alloy):
Ưu điểm: Hợp kim kết hợp các tính chất của các chất liệu khác nhau, thường có khả năng chống ăn mòn và chịu áp suất tốt.
Hạn chế: Giá thành thường cao hơn và cần chú ý đến việc lựa chọn hợp kim phù hợp với ứng dụng cụ thể.
Gang (Cast Iron):
Ưu điểm: Sắt dúc có giá thành thấp, thích hợp cho các ứng dụng không yêu cầu tính ăn mòn cao.
Hạn chế: Sắt dúc dễ bị rỉ sét và không phù hợp cho các môi trường ẩm ướt hoặc ăn mòn.
 |
| Van cổng gang |
Lựa chọn van cổng theo kiểu kết nối và kích thước
Lựa chọn van cổng dựa trên kiểu kết nối và kích thước là một phần quan trọng trong việc đảm bảo tính tương thích và hiệu suất của hệ thống. Dưới đây là phân tích dựa trên hai yếu tố này:
Kiểu Kết Nối
Ren (Threaded Connection):
Ưu điểm: Dễ dàng lắp đặt và tháo rời, thích hợp cho các ứng dụng nhỏ và cần thường xuyên bảo trì.
Hạn chế: Không phù hợp cho áp suất và lưu lượng lớn.
Mặt Bích (Flanged Connection):
Ưu điểm: Thích hợp cho các ứng dụng có áp suất và lưu lượng cao, dễ dàng lắp đặt và tháo rời.
Hạn chế: Cần sử dụng bích phù hợp và đảm bảo kín nối đúng cách.
 |
| Van cổng bích |
Hàn (Welded Connection):
Ưu điểm: Tạo liên kết vững chắc và khả năng chịu áp suất và lưu lượng lớn.
Hạn chế: Không thể tháo rời và cần kiểm tra kỹ thuật hàn.
 |
| Van cổng hàn |
Kích Thước
Kích Thước Đường Kính Ống (Pipe Diameter):
Ưu điểm: Chọn kích thước phù hợp với đường kính ống để đảm bảo lưu lượng dòng chảy tối ưu.
Hạn chế: Lựa chọn kích thước quá lớn hoặc quá nhỏ có thể ảnh hưởng đến hiệu suất hệ thống.
Lưu lượng dòng chảy (Expected Flow Rate):
Ưu điểm: Lựa chọn kích thước van cổng dựa trên lưu lượng dự kiến giúp đảm bảo van có thể xử lý lưu lượng một cách hiệu quả.
Hạn chế: Lựa chọn kích thước không phù hợp có thể dẫn đến tình trạng quá tải hoặc thiếu lưu lượng.
Kích thước tổng thể (Overall Size):
Ưu điểm: Cân nhắc kích thước toàn bộ của van cổng để đảm bảo nó vừa vặn trong không gian hiện có của hệ thống.
Hạn chế: Lựa chọn van quá to hoặc quá nhỏ có thể gây khó khăn trong việc lắp đặt.
Lựa chọn van cổng theo kiểu điều khiển
Lựa chọn van cổng dựa trên kiểu điều khiển là một phần quan trọng để đảm bảo rằng bạn có khả năng kiểm soát và vận hành van cổng một cách hiệu quả trong hệ thống của mình.
1. Điều Khiển Tay Quay (Manual Control):
Ưu điểm:
Đơn giản và dễ sử dụng.
Không cần nguồn điện hoặc khí nén.
Thích hợp cho các ứng dụng nhỏ và không yêu cầu kiểm soát chính xác.
Hạn chế:
Yêu cầu người vận hành có mặt để thao tác.
Không phù hợp cho các ứng dụng cần điều khiển từ xa hoặc kiểm soát chính xác lưu lượng.
 |

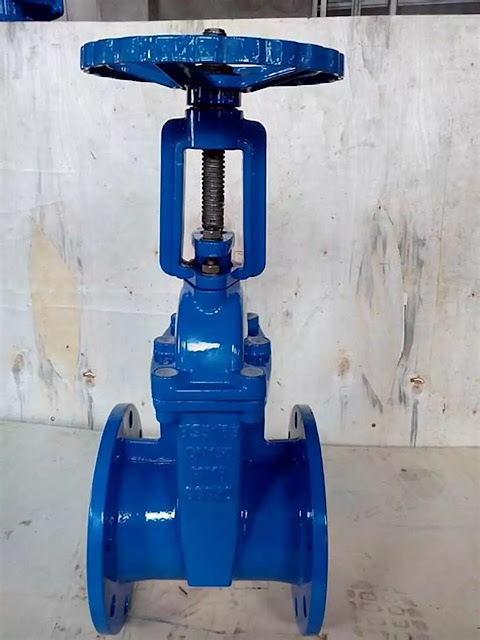

| Van cổng tay quay |
2. Điều Khiển Điện (Electric Control):
Ưu điểm:
Có thể kiểm soát từ xa thông qua nguồn điện.
Có khả năng kiểm soát chính xác và tự động hóa.
Hạn chế:
Yêu cầu nguồn điện liên tục.
Cần hệ thống điều khiển và giao diện phần mềm phức tạp hơn.
 |
| Van cổng điện |
4. Điều Khiển Khí Nén (Pneumatic Control):
Ưu điểm:
Có khả năng kiểm soát linh hoạt và tự động hóa.
Thích hợp cho các ứng dụng yêu cầu kiểm soát nhanh và chính xác.
Hạn chế:
Yêu cầu nguồn khí nén và hệ thống điều khiển khí nén.
Cần kiểm tra thường xuyên để đảm bảo hoạt động ổn định.
 |
| Van cổng dao khí nén |
Lựa chọn van bướm dựa trên thông số áp suất, nhiệt độ làm việc
1. Áp Suất Làm Việc (Working Pressure):
Lựa chọn van cổng với áp suất làm việc phù hợp giúp đảm bảo hệ thống vận hành ổn định và an toàn.
Áp suất làm việc cần phải vượt quá áp suất tối đa trong quá trình vận hành bình thường để đảm bảo tính an toàn.
Chọn van có áp suất làm việc thấp hơn áp suất tối đa của hệ thống có thể dẫn đến tình trạng không đủ khả năng chịu áp suất trong trường hợp tăng áp hoặc sự cố.
2. Áp Suất Tối Đa (Maximum Pressure):
Chọn van cổng có khả năng chịu áp suất tối đa của hệ thống đảm bảo an toàn trong trường hợp tăng áp đột ngột hoặc sự cố.
Lựa chọn van có khả năng chịu áp suất tối đa quá cao so với yêu cầu thực tế có thể dẫn đến sự lãng phí tài nguyên.
3. Nhiệt Độ Làm Việc (Working Temperature):
Chọn van cổng có khả năng làm việc trong khoảng nhiệt độ yêu cầu đảm bảo tính an toàn và hiệu suất.
Nhiệt độ làm việc cần phải được kiểm tra cẩn thận để tránh lựa chọn van không phù hợp với điều kiện môi trường.
4. Nhiệt Độ Tối Đa (Maximum Temperature):
Chọn van cổng có khả năng chịu nhiệt độ tối đa của hệ thống đảm bảo tính an toàn trong trường hợp tăng nhiệt độ đột ngột hoặc sự cố.
Lựa chọn van có khả năng chịu nhiệt độ tối đa quá cao so với yêu cầu thực tế có thể dẫn đến sự lãng phí tài nguyên và không cần thiết.
 |
| Một số sản phẩm van cổng |
