Lắp đặt và bảo trì van cổng là điều cần thiết để đảm bảo hoạt động đúng và tuổi thọ của chúng. Dưới đây là hướng dẫn chung để lắp đặt và bảo trì van cổng. Xin lưu ý rằng các quy trình cụ thể có thể thay đổi tùy theo loại van, kích thước và nhà sản xuất, vì vậy hãy luôn tham khảo tài liệu của nhà sản xuất để được hướng dẫn chi tiết.
Lắp đặt van cổng
Chuẩn bị
Đảm bảo bạn có các công cụ và thiết bị cần thiết.
Kiểm tra van và các thành phần cho bất kỳ thiệt hại có thể nhìn thấy trước khi cài đặt.
Định hướng van
Lắp đặt van với mũi tên hoặc chỉ báo hướng dòng chảy chỉ theo hướng dòng chảy mong muốn.
Chuẩn bị đường ống
Làm sạch đường ống để loại bỏ bụi bẩn, mảnh vụn và cặn cặn.
Xác minh rằng đường ống và mặt bích được căn chỉnh đúng.
Miếng đệm và bu lông
Đặt một miếng đệm mới giữa các mặt bích van để đảm bảo một con dấu thích hợp.
Chèn bu lông qua mặt bích và miếng đệm.
Thắt chặt bu lông
Dần dần siết chặt các bu lông theo mô hình đan chéo để phân phối áp lực đều. Thực hiện theo thông số kỹ thuật mô-men xoắn khuyến nghị của nhà sản xuất.
Hỗ trợ đường ống
Lắp đặt các giá đỡ và neo thích hợp để tránh căng thẳng cho van và đường ống.
Định vị và căn chỉnh
Đảm bảo rằng van được căn chỉnh đúng với đường ống để tránh ràng buộc hoặc sai lệch.
Thiết bị truyền động hoặc lắp đặt tay quay (nếu có):
Gắn bộ truyền động hoặc tay quay theo hướng dẫn của nhà sản xuất.
Thử nghiệm
Mở và đóng van bằng tay hoặc sử dụng bộ truyền động để xác minh hoạt động đúng.
 |
| Lắp đặt van cổng |
Bảo trì van cổng
Kiểm tra thường xuyên
Kiểm tra trực quan van, bộ truyền động (nếu có) và khu vực xung quanh xem có dấu hiệu rò rỉ, ăn mòn hoặc hư hỏng nào không.
Bôi trơn
Thực hiện theo các khuyến nghị của nhà sản xuất để bôi trơn thân van và các bộ phận chuyển động khác.
Kiểm tra vận hành
Định kỳ mở và đóng van để đảm bảo hoạt động trơn tru.
Nếu được trang bị bộ truyền động, hãy kiểm tra chức năng của bộ truyền động.
Kiểm tra rò rỉ
Thực hiện kiểm tra rò rỉ để đảm bảo van được niêm phong đúng cách.
Đối với van cổng, rò rỉ có thể được phát hiện bằng cách kiểm tra khu vực xung quanh thân van và nắp ca-pô.
Vệ sinh
Làm sạch van và khu vực xung quanh để tránh tích tụ mảnh vụn.
Bảo vệ chống ăn mòn
Thực hiện các biện pháp chống ăn mòn nếu hoạt động trong môi trường ăn mòn.
Tình huống khẩn cấp
Làm quen với các quy trình tắt khẩn cấp trong trường hợp van cần được đóng nhanh chóng.
Lưu trữ hồ sơ
Duy trì hồ sơ kiểm tra, hoạt động bảo trì và bất kỳ sửa chữa nào được thực hiện trên van.
Hãy nhớ rằng van cổng có thể có các biến thể về thiết kế, vật liệu và hoạt động, vì vậy hãy luôn tham khảo tài liệu của nhà sản xuất để biết các hướng dẫn cụ thể phù hợp với van bạn đang làm việc.
 |
| Bảo trì van cổng |
Lưu ý về hướng lắp đặt, vị trí lắp đặt, phương lắp đặt
Hướng lắp đặt, vị trí lắp đặt và phương lắp đặt của van cổng là rất quan trọng để đảm bảo hoạt động hiệu quả và an toàn của van trong hệ thống đường ống. Dưới đây là các hướng dẫn cơ bản:
Hướng Lắp Đặt
Van cổng có thể được lắp đặt theo nhiều hướng khác nhau, tuy nhiên, nên tuân thủ một số nguyên tắc sau:
Lắp đặt thẳng đứng: Tốt nhất là lắp đặt van cổng thẳng đứng, với trục của van làm góc 90 độ so với mặt đất. Điều này giúp cho việc hoạt động và tiếp cận van trở nên thuận tiện hơn.
Hướng dòng: Mũi tên hoặc chỉ số hướng dòng trên thân van cổng nên được đặt hướng theo chiều dòng chảy của chất lỏng hoặc khí trong đường ống. Điều này giúp người sử dụng biết được chiều hướng dòng chảy khi van mở hoặc đóng.
Vị Trí Lắp Đặt
Tiếp cận và Bảo Dưỡng: Lựa chọn vị trí lắp đặt sao cho tiếp cận và bảo dưỡng van dễ dàng. Điều này đặc biệt quan trọng với các van có kích thước lớn hơn. Đảm bảo có đủ không gian xung quanh để thực hiện các hoạt động bảo dưỡng và sửa chữa khi cần.
Khoảng Cách Trong Không Gian: Xem xét vị trí của van cổng trong hệ thống đường ống để đảm bảo rằng không có cản trở, nguy cơ va đập hoặc tiếp xúc với các vật liệu khác có thể gây hỏng hóc cho van.
Phương Lắp Đặt
Cố Định Đúng Vị Trí: Trước khi cố định van cổng, đảm bảo rằng nó được lắp đặt đúng vị trí và có căn chỉnh chính xác với đường ống và các mặt bích.
Các Bộ Phận Khác: Xem xét vị trí của các bộ phận khác như bánh xe tay hoặc actuator nếu có. Đảm bảo rằng không có va đập hoặc va chạm với các bộ phận khác trong quá trình hoạt động.
Căn Chỉnh Đúng Góc: Đảm bảo rằng van cổng được căn chỉnh đúng góc so với đường ống để tránh tình trạng căng thẳng nào gây ra từ việc lắp đặt không đúng góc.
Nhớ rằng từng loại van cổng có yêu cầu cụ thể về hướng lắp đặt và vị trí, vì vậy luôn tham khảo tài liệu hướng dẫn từ nhà sản xuất để đảm bảo tuân thủ đúng quy trình lắp đặt.
 |

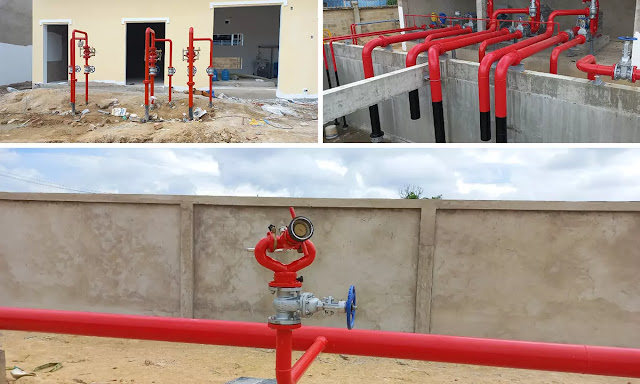

| Van cổng lắp đặt dọc |
