Tìm hiểu một số loại van cổng
Van cổng là một loại van được sử dụng để điều khiển dòng chất lỏng hoặc khí thông qua ống dẫn bằng cách mở hoặc đóng cửa van. Các loại van cổng được phân loại dựa trên nhiều yếu tố khác nhau, bao gồm vật liệu chế tạo, cách thức hoạt động, áp suất làm việc, ứng dụng sử dụng, và thiết kế kết cấu.
Van cổng ty chìm và van cổng ty nổi
Van cổng ty chìm và van cổng ty nổi là hai loại van cổng phổ biến, được sử dụng trong nhiều ứng dụng khác nhau. Dưới đây là sự phân tích về các đặc điểm quan trọng của cả hai loại van:
Van cổng ty nổi
Cách hoạt động: Trục của van nâng lên khi van đóng và hạ xuống khi van mở. Điều này tạo ra sự tương quan rõ ràng giữa vị trí của trục và trạng thái mở/đóng của van.
Kiểm soát trạng thái van: Người sử dụng có thể dễ dàng nhận biết trạng thái mở hoặc đóng của van thông qua việc quan sát vị trí của trục. Điều này giúp trong việc theo dõi và kiểm tra hoạt động của van.
Ứng dụng thích hợp: Thích hợp trong các ứng dụng đòi hỏi kiểm soát dòng chất chính xác, nơi mà việc biết được trạng thái van mở/đóng là quan trọng.
Bảo trì và sửa chữa: Dễ dàng trong việc bảo trì và thay thế các phụ tùng của van và bu-lông. Việc theo dõi trạng thái van cũng giúp phát hiện sự cố nhanh chóng.
Hạn chế: Yêu cầu không gian dọc đủ để trục nâng lên hoặc hạ xuống. Không phù hợp cho những ứng dụng có không gian hạn chế.
 |

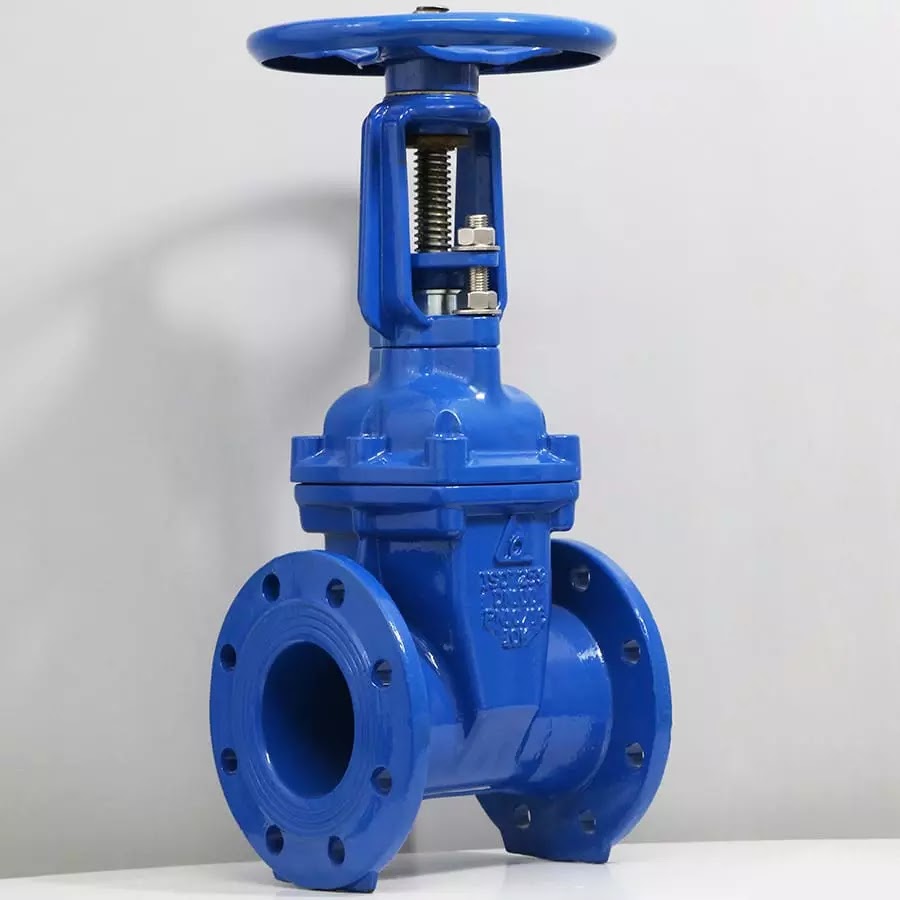

| Van cổng ty nổi |
Van cổng ty chìm
Cách hoạt động: Trục của van không thay đổi độ dài khi van hoạt động. Thay vì nâng lên hay hạ xuống, trục quay để mở hoặc đóng van.
Ứng dụng thích hợp: Thích hợp trong các ứng dụng có không gian hạn chế theo chiều dọc hoặc khi không thể dễ dàng quan sát vị trí của trục.
Không gian: Không yêu cầu không gian dọc như loại van cổng đồng trục, nên phù hợp cho những nơi có không gian hạn chế.
Kiểm soát trạng thái van: Việc xác định trạng thái mở/đóng của van có thể khó khăn hơn so với loại van cổng đồng trục, do trục không thay đổi độ dài.
Bảo trì và sửa chữa: Cần thực hiện các bước bảo trì và thay thế phụ tùng theo cách khác, do trục không nâng lên.
Cả hai loại van cổng đều có ưu điểm và hạn chế riêng, và sự lựa chọn giữa chúng phụ thuộc vào yêu cầu cụ thể của ứng dụng và điều kiện hoạt động.
 |

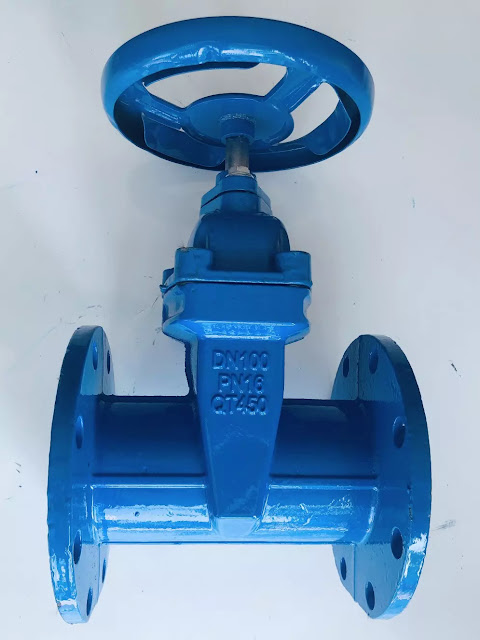

| Van cổng ty chìm |
Phân loại van cổng dựa vào vật liệu cấu tạo van
Các loại van cổng khác nhau được chế tạo từ các vật liệu khác nhau như gang, thép, đồng và inox. Dưới đây là sự phân tích về các đặc điểm của từng loại van cổng:
Van cổng gang
Ưu điểm:
Giá thành thấp: Van cổng gang thường có giá thành thấp hơn so với các vật liệu khác, làm cho chúng trở thành lựa chọn phổ biến trong các ứng dụng thấp áp suất.
Khả năng chống ăn mòn: Gang có khả năng chống ăn mòn tương đối tốt, do đó, van gang thường được sử dụng trong các ứng dụng với chất lỏng không ăn mòn mạnh.
Hạn chế:
Không phù hợp với áp suất và nhiệt độ cao: Gang có hạn chế về khả năng chịu áp suất và nhiệt độ cao, do đó không thích hợp cho các ứng dụng cần khả năng làm việc trong điều kiện khắc nghiệt.
 |
| Van cổng gang |
Van cổng thép
Ưu điểm:
Khả năng chịu áp suất và nhiệt độ cao: Thép có khả năng chịu áp suất và nhiệt độ cao hơn so với gang, làm cho van cổng thép phù hợp cho nhiều ứng dụng khác nhau.
Độ bền cao: Thép có độ bền cao, giúp tăng tuổi thọ và khả năng hoạt động bền bỉ của van.
Hạn chế:
Chi phí tương đối cao: So với gang, van cổng thép thường có giá thành cao hơn.
 |
| Van cổng thép |
Van cổng đồng
Ưu điểm:
Khả năng chống ăn mòn: Đồng có khả năng chống ăn mòn tốt hơn so với gang, làm cho van cổng đồng thích hợp cho ứng dụng với nhiều chất lỏng ăn mòn.
Tuổi thọ cao: Đồng có độ bền và tuổi thọ cao, giúp giảm thiểu tần suất bảo trì và thay thế.
Hạn chế:
Giá thành cao hơn gang: Van cổng đồng thường có giá thành cao hơn do vật liệu đồng có giá trị cao hơn.
 |

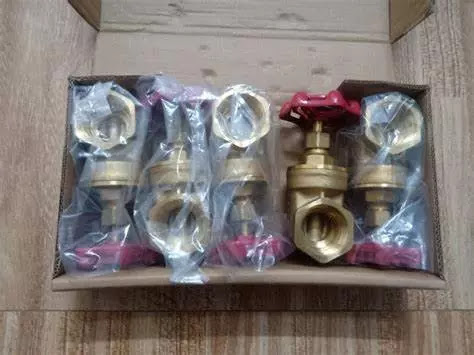

| Van cổng đồng |
Van cổng inox
Ưu điểm:
Chống ăn mòn tốt: Inox có khả năng chống ăn mòn tốt, thích hợp cho nhiều ứng dụng chất lỏng và khí ăn mòn.
Độ bền và tuổi thọ cao: Inox có khả năng chịu tải và tuổi thọ cao, làm cho van cổng inox thích hợp cho các ứng dụng khắc nghiệt.
Hạn chế:
Giá thành cao: Inox có giá trị cao hơn nhiều so với các vật liệu khác, do đó, van cổng inox thường có giá thành cao hơn.
Sự lựa chọn giữa các loại van cổng phụ thuộc vào các yếu tố như loại chất lỏng hoặc khí, áp suất làm việc, nhiệt độ môi trường, và yêu cầu kỹ thuật của ứng dụng cụ thể.
 |
| Van cổng inox |
Phân loại theo kiểu kết nối của van cổng
Có ba kiểu nối chính cho van cổng: nối ren, nối bích và nối hàn. Dưới đây là sự phân tích về các đặc điểm của từng loại:
Van cổng nối ren
Ưu điểm:
Dễ dàng lắp đặt: Không yêu cầu các kỹ thuật hàn hoặc gắn bích, nối ren dễ dàng lắp đặt trên các đầu ống ren chuẩn.
Phù hợp cho các ứng dụng nhỏ: Thích hợp cho các ứng dụng có đường ống nhỏ hoặc không yêu cầu áp suất hoặc nhiệt độ cao.
Hạn chế:
Hạn chế về áp suất và nhiệt độ: Không phù hợp cho các ứng dụng áp suất cao hoặc nhiệt độ cao do nối ren có thể không đủ bền.
Khả năng kín nước tương đối yếu: Do sự kết nối bằng ren, khả năng kín nước của van cổng nối ren có thể không cao.
 |
| Van cổng nối ren |
Van cổng nối bích
Ưu điểm:
Khả năng chịu áp suất cao: Nối bích giúp van cổng có khả năng chịu áp suất cao, phù hợp cho các ứng dụng áp suất lớn.
Dễ dàng thay thế: Có thể tháo rời và thay thế van cổng dễ dàng khi sử dụng nối bích.
Hạn chế:
Yêu cầu kỹ thuật gắn bích: Quá trình gắn bích đòi hỏi kỹ thuật và thiết bị đặc biệt để đảm bảo kín nước và kết nối chắc chắn.
Cần không gian cho bích: Yêu cầu không gian để gắn bích, do đó không phù hợp cho những nơi có không gian hạn chế.
 |
| Van cổng nối bích |
Van cổng nối hàn
Ưu điểm:
Kín nước tốt: Nối hàn giúp tạo kết nối kín nước và ổn định, làm cho van cổng nối hàn thích hợp cho các ứng dụng yêu cầu kín nước cao.
Thích hợp cho áp suất và nhiệt độ cao: Nối hàn thường có khả năng chịu áp suất và nhiệt độ cao hơn so với các nối khác.
Hạn chế:
Cần kỹ thuật hàn: Yêu cầu người thợ hàn có kỹ thuật để thực hiện quá trình hàn chính xác và an toàn.
Khó thay thế: Việc thay thế van cổng nối hàn khá khó khăn so với các loại nối khác.
Sự lựa chọn giữa các loại van cổng nối ren, nối bích và nối hàn phụ thuộc vào yêu cầu kỹ thuật của ứng dụng, áp suất làm việc, nhiệt độ, môi trường hoạt động và sự thuận tiện trong việc lắp đặt và bảo trì.
 |

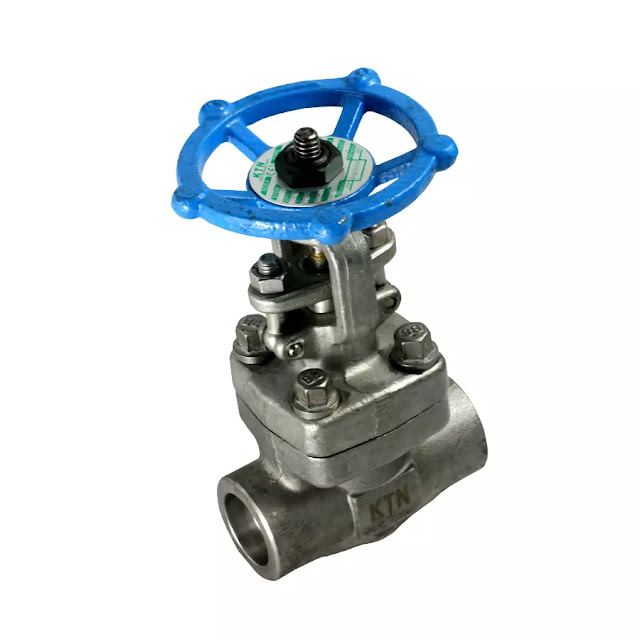

| Van cổng nối hàn |
